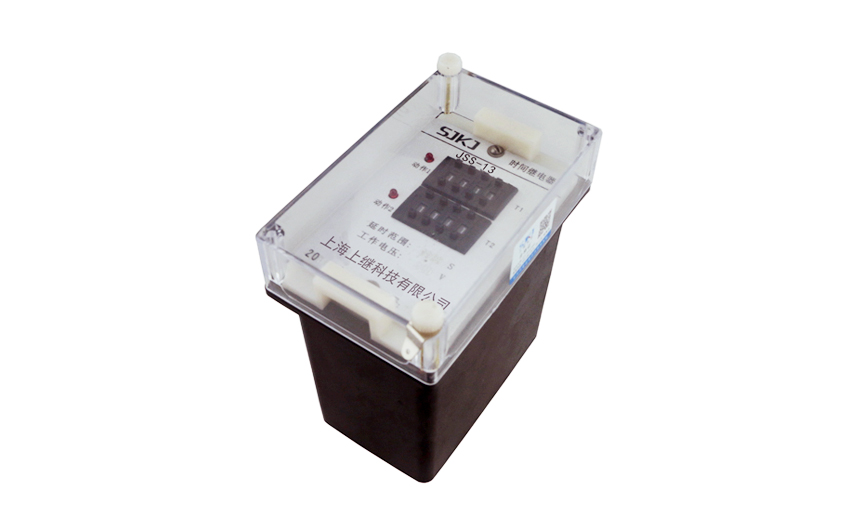

JSS-13时间继电器用于电力系统继电保护、控制回路或工业控制的直流、交流电路中作为延时控制元件之用。尤其适用于时间测量精度要求高,配合时间级差小的场合。

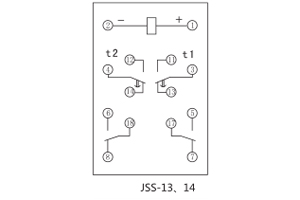

一、JSS-13时间继电器的接线图

二、JSS-13时间继电器的开孔尺寸

三、JSS-13时间继电器的参数

1 动作电压

 a)输入为直流时,继电器的动作电压为(60%-70%)额定值,小于50%额定值可靠不动作

 b)输入为交流时,继电器的动作电压为(60%-80%)额定值,小于50%额定值可靠不动作。

2.返回电压

 a)输入为直流时,继电器的返回电压应不小于10%额定值;

 b)输入为交流时,继电器的返回电压应不小于15%额定值;

3 延时一致性在基准条件下:

 a)输入为直流时, 一致性不大于(0.1%整定值+3ms);

 b)输入为交流时, 一致性不大于(0.1%整定值+10ms)。

4.延时整定误差在基准条件下:

 a)输入为直流时,整定误差不大于(0.1%整定值+3ms);

 b)输入为交流时,整定误差不大于(0.1%整定值+10ms)。

5.返回时间误差

在基准条件下:

 a)输入为直流时,返回时间不大于20ms;

 b)输入为交流时,返回时间不大于25ms。

6.功耗在额定电压下,继电器功率消耗不大于10W。

7.触点性能

在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流电路中, 断开容量为30W;在电压不超过250V,电流不超过5A,功率因数为cosφ=0.4±0.1的交流电路中, 断开容量为250VA。继电器的电寿命为104次。

8.工作条件

 a)使用地点不允许有爆炸危险的介质,周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满水蒸汽和有较严重的霉菌存在;

 b)使用地点不允许有较强的振动和冲击;

 c)使用地点应具有防御雨、雪、风、沙的设施;

 d)使用地点不允许超过1.5mT的外磁感应强度。

9.介质强度

继电器各导电路对外露的非带电金属部分及外壳之间,应能承受2kV(有效值)输入电路配点之间应能承受1kV(有效值) , 50Hz的交流试验电压,历时1min试验 ,而无绝缘击穿及为络现象。

10.抗干流性能

继电器应能承受频率为1MHz衰減震荡波,第一个半波电压幅值共模为2.5kV,差模为1kV的试验电压,继电器不应误动或拒动。

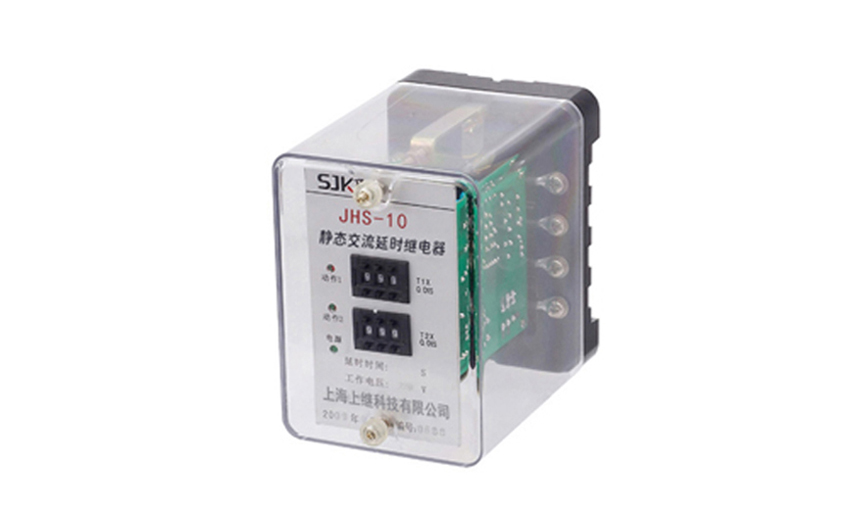

JHS-10静态交流断电延时继电器用于交流操作的继电保护和自动化电路中 , 作为交流瞬时动作断电后延时返回的时间元件。 JHS-10继电器完全可取代DSJ-10系列电磁型时间继电器。

一、JHS-10延时继电器的开孔尺寸

二、JHS-10延时继电器的参数

1.额定电压:交流380、220、110、100V。

2.额定频率: 50HZ或60HZ。

3.保证继电器触点可靠通电动作所需电压不大于80%额定电压。(充电1秒以上)

4.保证继电器可靠断电返回的电压不小于10%额定电压。  (断电灯灭)

5.在额定电压下继电器断电延时返回的延时误差, 在整定范围内不超过0.1%整定值+10ms。

6.在额定电压下继电器断电延时的变差不超过0.1%额定值+10ms。变差.是指旨继电器在同一时间整定点上测量五次,实测时间的**值与最小值之差。

7.二付延时返回的触点可各自独立整定,时间整定范围均为0.02-9.99s,而延时整定值可以不同或相同。

8在额定电压下继电器消耗的功率不大于4VA。

9.继电器允许长期承受110%额定电压。

10.继电器在电压不大于250V、电流;不大于1A(时间常数T=5±0.75ms直流有感电路中) ,触点断开容量为30W ,在电压不大于

    250V,电流不大于1A,功率因素COS(p = 0.4±0.1的交流电路中.触点断开容量为150VA。

11.继电器各电路与外露的非带电金属部分之间应能乘受有效值2kV,输入电路和触点之间应能承受1kV, 50HZ交流电压 ,历时1min实验,应形能击穿或闪络现象。

12.继电器能在-10 °C- 40 °C温度范围内可靠工作。

13.继电器机械寿命105次.寿命104次。

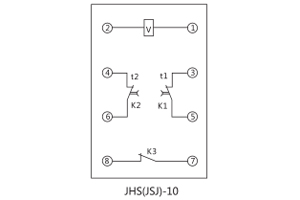

三、JHS-10延时继电器的接线图
