JL-11静态电流继电器(以下简称本继电器)用于发电机、变压器和輸电线的过负新口短路保护装置中作为启动元件。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间快,返回系数高、 整定直观方便、范围宽，提供直流辅助电源后完全可替代电磁型电流继电器，辅助电源采用开关电源变换，交直流通用,工作范围大，从100-300V均能可靠工作。

一、JL-11电流继电器的接线图

二、JL-11电流继电器的开孔尺寸

三、JL-11电流继电器的参数

1、功率消耗

a、交流回路功耗：小于0.5VA(交流额定值5A时)

b、直流回路功耗：见表2

2、整定误差

a、在整定值范围内,整定平均误差的绝对值不大于3% ;平均误差=( 5次测量平均信一整定值)整定值x100%。

b、在基准条件下,同一整定值上测量的5次动作值的**信和最小值应不大于4%。

c、在一10°C~50°C的温度下,任一整定点误差的绝对信应不大于整定值的5%。

d、在輔助电压80~ 110%变化范围内, 任一整定值整定误差的绝对值应不大于4%。

3、动作时间

1. 1倍整定信的动作时间不大于30 m s ; 2信整定值的动作时间不大于20 m s。

4、返回系数: 0.90~0.95。

5、返回时间:不大于27ms。

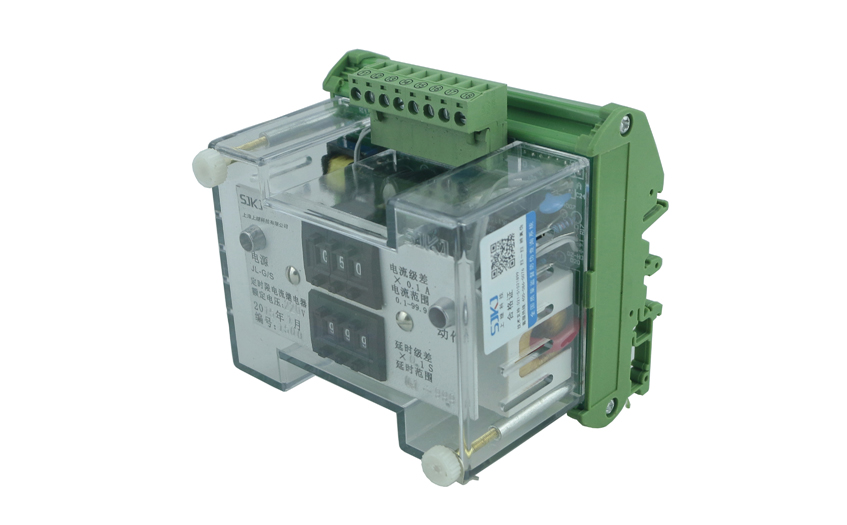

JL-G/S端子排静态定时限电流继电器用于电动机、发电机、变压器和输电线路中，作为电力系统交流回路的过电流保护或过负、短路的启动元件，给出报警信号或切除故障。

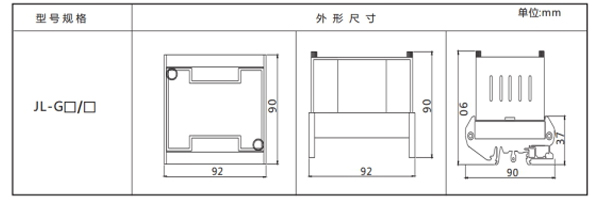

一、JL-G/S端子排静态定时限电流继电器的开孔尺寸

二、JL-G/S端子排静态定时限电流继电器的参数

1、电流整定范围: 0.1~99.9A， 整定级差0.1A; 0.02~9.99A，整定级差0.01A; 2、延时整定范围: 0.05~9.99s，整定级差 0.01S； 0.1~99.9s，整定级差0.1s； 1~999s，整定级差: 1S；

3、返回系数: 不小于0.90

4、电流误差: 电流整定平均误差≤±3％，平均误差=( 5次测量平均值-整定值)/整定值×100%

5、延时误差: 10秒内误差:≤±(1‰+10ms)；10秒以上误差:≤±(1%+10ms)

6、功率消耗: 辅助电源≤5VA；启动电源≤1VA。

7、绝缘电阻: 继电器各带电端子对外露非带电端子或外壳之间, 用开路电压500V的兆欧表测量，绝缘电阻＞300MΩ。

8、介质强度: 继电器各带电端子对外露非带电端子或外壳之间,能承受2KV(Hz的交流电压，历时1分钟无击穿或闪络现象。

9、抗干扰性: 符合DL478-92 <<静态继电保护装置及安全自动装置通用技术条件>>和GB7261GB6261<<静态继电器及保护装>>中的有关规定。

10、触点容量：在电压不超过 ，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中 ，断开容量为50W；在电压不超过250V，电流不超过2A，功率因数为COSφ=0.4±0.1的交流电路中，断开容量为25VA 。输出触点在上述规定的负荷条件下，产品能可靠动作及返回万次。输出触点长期允许接通电流为5A。

11、触点寿命: 电寿命105次，机械寿命106次

12、返回时间：≤25ms(从1.2倍整定值到0.5倍整定值)

13、辅助电源: AC/DC 48 V,110V,220V;订货时请注明其它电压等级可订做。（交直流通用）

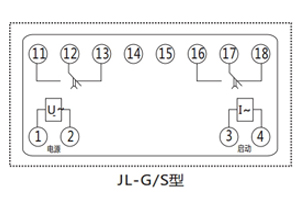

三、JL-G/S端子排静态定时限电流继电器的接线图
