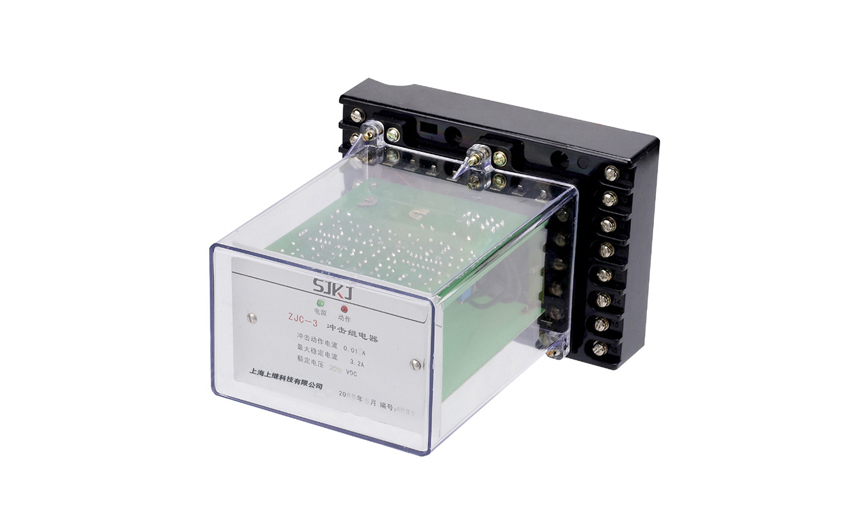

ZJC-3静态冲击继电器在输配电线路中应用于直流操作的保护与控制中作为集中信号装置的主要元件,也可以用于特殊信号设备中。

一、ZJC-3冲击继电器的开孔尺寸

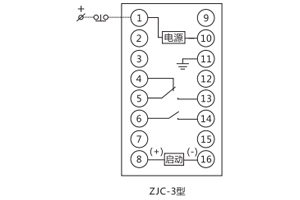

二、ZJC-3冲击继电器的接线图

三、ZJC-3冲击继电器的参数

1、最小冲击动作直流电流: 0.015A;施加90%额定的最小冲击动作电流,装置应能可靠动作在-10°C~+50°C温度下,冲击动作电流不大于0.015A。

2、**冲击稳定直流电流: 3.20A。

3、功率消耗:

a、工作回路功率消耗: DC48V时≤1.5W; DC110V时≤3W; DC220V时≤5.5W。

b、启动回路功率消耗:冲击直流电流为3.2A≤1.5W时。

4、在一般情况下,继电器处于自动复归状态,继电器动作后保持5~10s自动复归;需要保持时,将保持端与电源负端连接,手动复归时,将复归端与电源正端或负端接通一下,勿闭锁。

注意: ZJC-3型功能和外部接线同ZC-23/A型,有断电复J三1功能,但无自动复归功能.若需此功能,订货时需注明;另如对最小冲击电流、自动复归时间等有特殊要求也需注明。

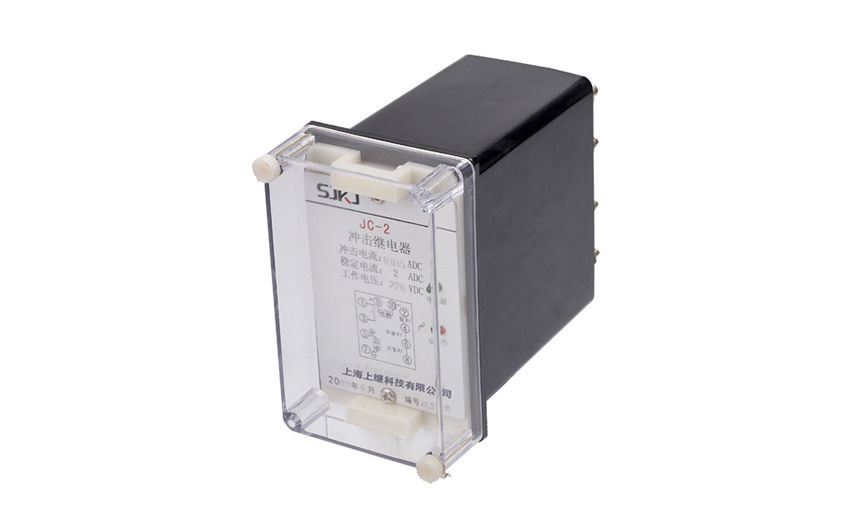

JC-2冲击继电器应用于在直流操作的继电保护及控制回路中作为集中信号的主要元件。

一、JC-2冲击继电器的参数

·额定直流电压:220V、110V、48V、24V。冲击动作电流及冲击返回电流IC=0.1A,不受稳定电流∑IC的限制。

·**长期稳定电流: ∑IC max=2A。

·功率消耗: ∑IC=2A时不大于4W。

·触点容量:在电压不超过220V,电流不超过lA时可断开直流有感负荷(时间常数为5±0.75ms)为20W。

·介质强度  在电路对外壳的绝缘强度能耐受交流50Hz电压2000V历时1min的耐压试验而无击穿或闪络现象。

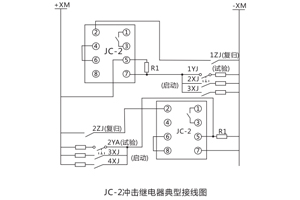

二、JC-2冲击继电器的接线图

三、JC-2冲击继电器的开孔尺寸
