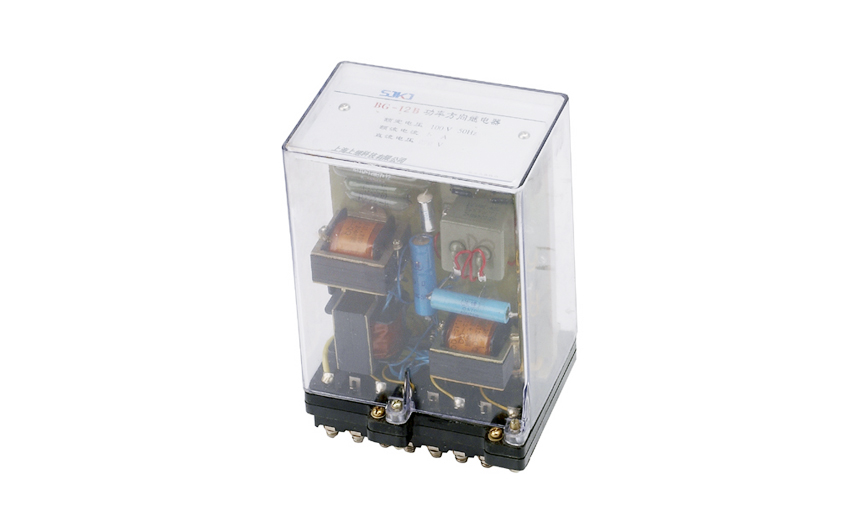

BG-12B功率继电器(以下简称继电器)应用于电力系统方向保护接线中,作为功率方向元件。BG-12B用于相间短路保护。

一、BG-12B功率继电器的参数

·额定数据:交流额定电压为100V;交流额定频率为50Hz;交流额定电流为lA、5A;直流额定电压为48V、110V、220V。

·继电器**灵敏角: BG-11B、12B为-45°或-30°; BG-13B为+70°;在额定值下,误差不大于±5°。

·动作值:在**灵敏角及额定电流下,继电器的最小动作电压不大于2V。

·动作时间:在**灵敏角和4倍动作功率(电流额定电压为4V)时,不大于30ms。

·功率消耗:交流电压回路不大于4VA;交流电流回路不大于1VA;直流不大于6W。

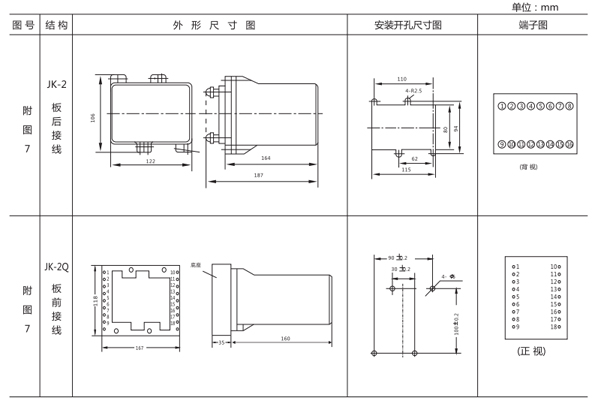

二、BG-12B功率继电器的开孔尺寸

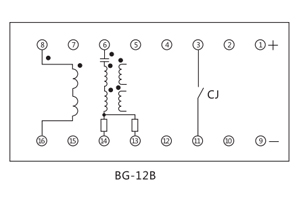

三、BG-12B功率继电器的接线图

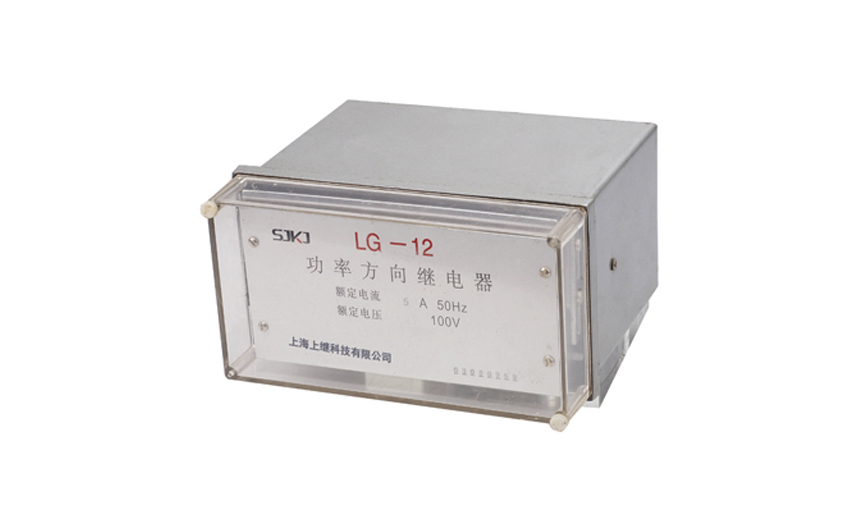

LG-12功率方向继电器 ,应用在方向保护中作为功率方向的判别元件,其中LG-11型用于相间短路保护, LG-12型用于接地短路保护 。

一、LG-12功率继电器的参数

额定数据：

额定电流：5A或1A。

额定电压：100V。

额定频率：50Hz。

继电器的灵敏角：LG-11型, -30°或-45°, LG-12型+70°;灵敏角的误差±5°。

在灵敏角小通入额定电流时继电器的动作电压不大于2V。

返回系数：继电器的返回电压和动作电压之比不小于0.45。

动作时间：对于LG-11型,在灵敏角下,电压由额定突然降4倍最小动作电压,电流同时由0升至额定电流时,动作时间不大于30mS;对于LG-12型,在灵敏角下,同时突然加入额定电流和4倍最小动作电压时,动作时间不大于40ms。

记忆时间,对于LG-11型,当模拟保护出口处短路在灵敏角下,突然增加额定电流至10倍额定电流,电压自100V同时突然降到0的情况下,继电器应可靠动作,其极化继电器动作保持时间不小于50ms。

功率消耗：电流回路不大于6VA,电压回路不大于20VA。

继电器可以长期耐受1.1倍的额定电压及额定电流。

当电压不大于220V电流不大于lA时,触点能断开直流有感负荷(时间常数不大于5x10-3s)20W。

继电器电路与外壳间的绝缘电阻在温度+ 40°C及相对湿度为85%时不小于10M0。

继电器的绝线强度应耐受交流50Hz电压2kV历时1Min的耐压试验而无击穿或闪络现象。

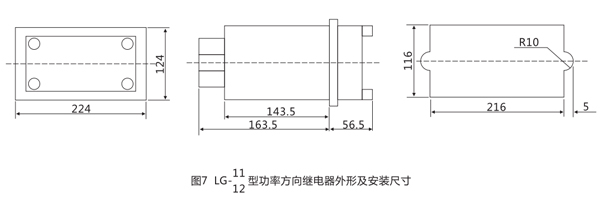

二、LG-12功率继电器的开孔尺寸

三、LG-12功率继电器的原理

电压回路的谐振调谐可以用改变绕组的匝数来达到,YB谐振绕组有6、7、8三个抽头可供进择,还可以加減9、10小绕组来达到谐振。

LG-11型比较回路采用环流法比较电路,工作电压和制动电压分别整流后经C2、C3滤波并经R5、R6、R7、R8比较后推动极化继电器JJ动作,而LG-12型采用均压法比较电路,工作电压和制动电压分别整流后在R4、R5及R6、R7上得到电压经C1、C2滤波后比较电压大小推动极化继电器动作 。

继电器的潜动调整通过调整R1及R2来进行,用R2来调节电流平衡,用R1来调节电压平衡,经反复调整可以达到电流电压均无潜动。

极化继电器的触点接有0.22ч电容及510Ω电阻的消弧回路, 以増加触点的断弧能力 。
