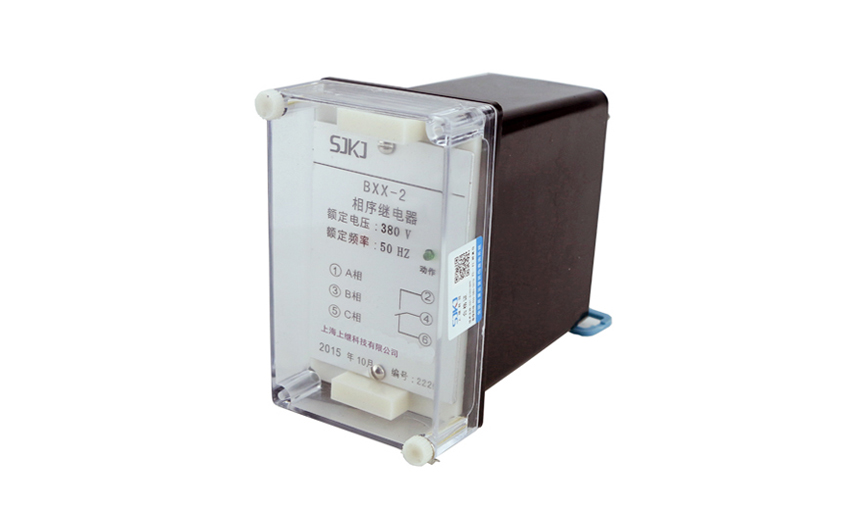

BXX-2相序继电器主要用于相序检测或断相保护中,当相序为正确时,继电器动作获得输出;当相序为不正确时或交流回路任一相断线时,继电器闭锁。

一、BXX-2相序继电器的开孔尺寸

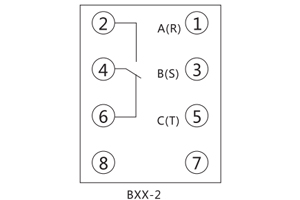

二、BXX-2相序继电器的接线图

三、BXX-2相序继电器的参数

·额定线电压: 380V、50Hz。

·触点形式: 一转换。

·电压波动范围: 80%~110%。

·功率消耗:在额定电压下,三相总功率消耗不大于4VA。

·触点容量:在有感负载直流电路中其时间常数为5±0.75ms,当电压不大于220V.电流不大于0.4A,触点容量不大于30W。

四、BXX-2相序继电器的应用

相序继电器是由运放器组成的一个相序比较器，比较电压幅值、频率高低和相位。如果条件附合放大器导通，要是有单个条件不附合放大器闭合。相序继电器主要用于相序检测或断相保护中，当相序为正确时，继电器动作获得输出，当相序为不正确时或交流回路任一相断线时继电器闭锁。

一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏。三相电源中有A相、B相、C相，假如按ABC相序电源接入电动机，电动机是正转，那么按ACB相序电源接入电动机，电动机就是反转了。为了防止电动机反转，就加入了相序继电器，来防止进来电源相序反相，造成电动机反转。

相序保护可采用相序继电器，当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的电源从而达到切断电动机电源、保护电动机的目的。
