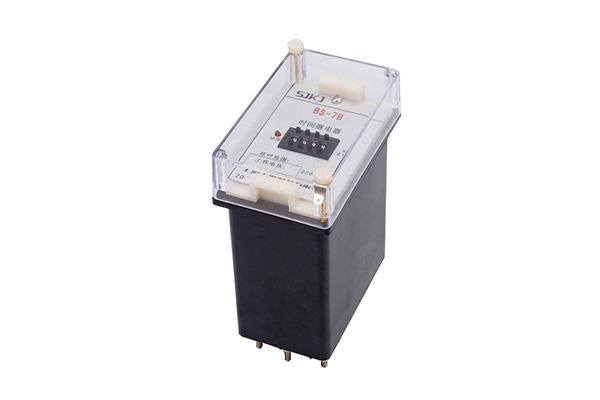

一、BS-7B时间继电器简介

时间继电器（time relay）是一种利用电磁原理或机械原理实现延时控制的自动开关装置。当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。同时，时间继电器也是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多，有空气阻尼型、电动型和电子型等。

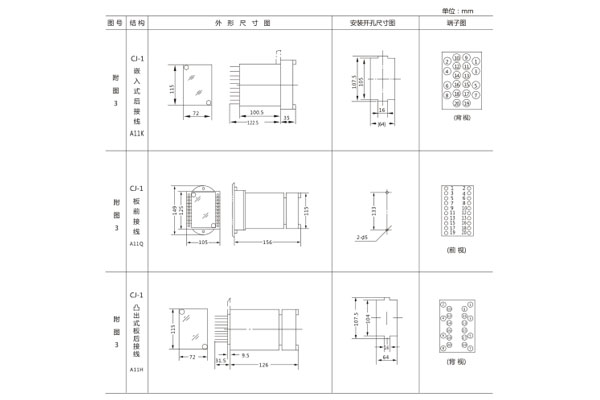

二、BS-7B时间继电器外形及开孔尺寸

三、BS-7B时间继电应用范围

BS-7B集成电路时间继电器用于电力系统二次回路继电保护及自动控制回路中作为延时装置,使被控元件得到所需延时。

四、BS-7B时间继电主要技术数据

·额定电压:直流220、110、48V

·延时整定范围: 0.1~99.9s, 1~999M。

·触点形式:一转换。

·变差：在额定电压商温度为20±2°C时任意整定点的10次测量的实际动作作值中**值与最小值之差不大于10次平均值的1% 。

·功率消耗:不大于6W。

·触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下.产品能可前作及返回5x10⁴次。输出触点长期允许接通电流为5A。

·介质强度:产品各导电端子连在一起 ,对外露的非带电金属部分或外壳之间,能承受2000V(有效値)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

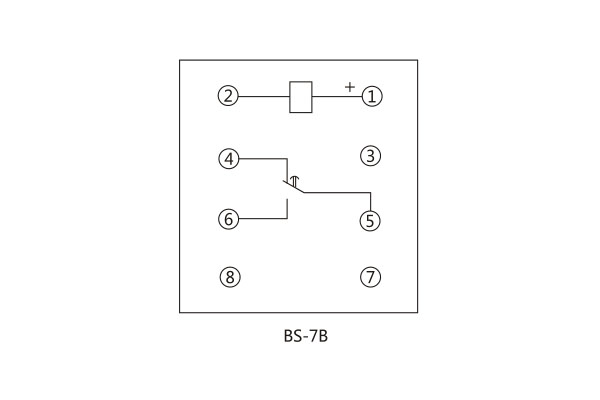

五、BS-7B时间继电内外接线图

上海上继科技有限公司  是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。公司依托国际大都市上海的优越环境，拥有资深继电保护专家团队，熟悉中国电网实际运行特点，联合国内外**高校不断引进国内外先进技术，积极响应市场的需求，技术不断创新，坚持行业**地位，主要生产电力继电器及微机综合保护装置，电力智能配电设备，变电站自动化监控系统。产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上，产品远销东南亚及中东地区。

公司具备国内**的检测仪器及校验设备，建立了模拟运行老化系统，以精湛的技术严格的生产制造工艺，健全的生产管理体系，精耕细作，精益求精。产品通过国家继电保护及自动化设备质量监督检验中心检测，获得ISO-9001:2000国际质量体系认证。

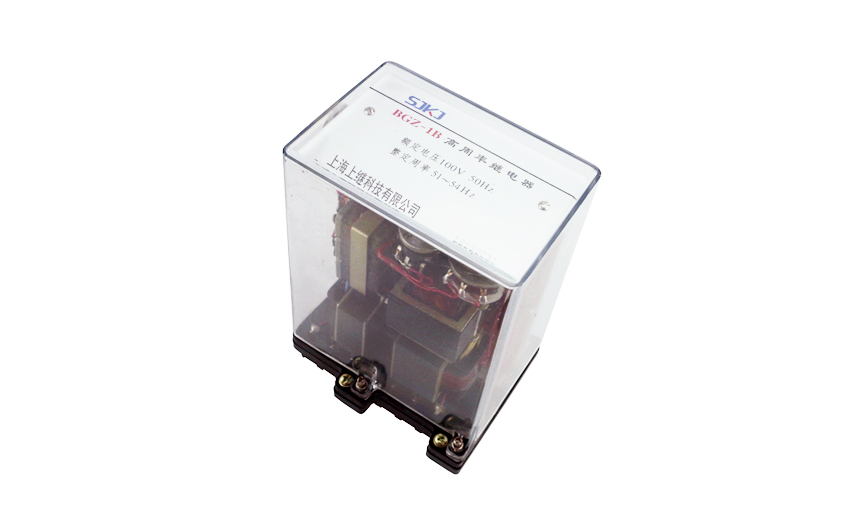

一、BGZ-1B高周率继电器概述

BGZ-1B继电器在电力系统的二次继电保护线路中,作为反应频率升高的灵敏元件。

二、BGZ-1B高周率继电器结构特点

BGZ-1B为晶体管式, LC串联谐振原理。壳体结构采刚JK2(凸出式后接线)、 JKF2Q(凸出式前接线)标准组件。

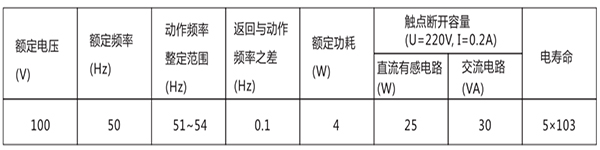

三、BGZ-1B高周率继电器技术数据

BGZ-1B高周率继电器的主要技术数据见表。

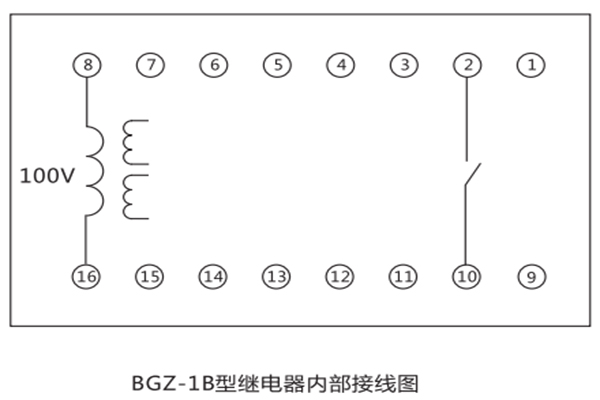

四、BGZ-1B高周率继电器接线图

BGZ-1B高周率继电器内部接线见图。

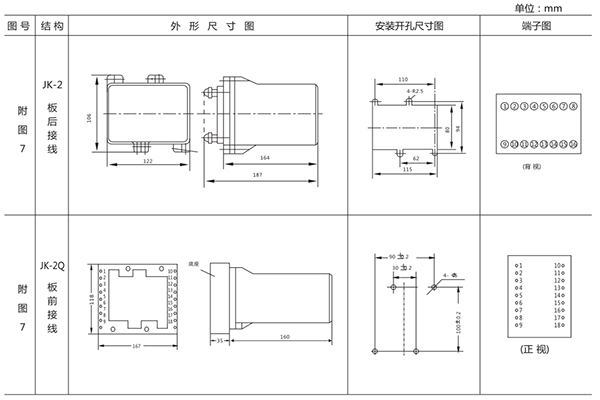

五、BGZ-1B高周率继电器开孔尺寸

BGZ-1B采用JK-2壳体，如图所示
