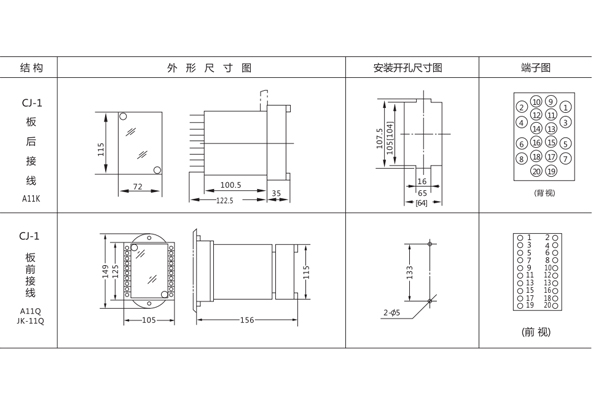

一、DS-36/2时间继电器外形及开孔尺寸

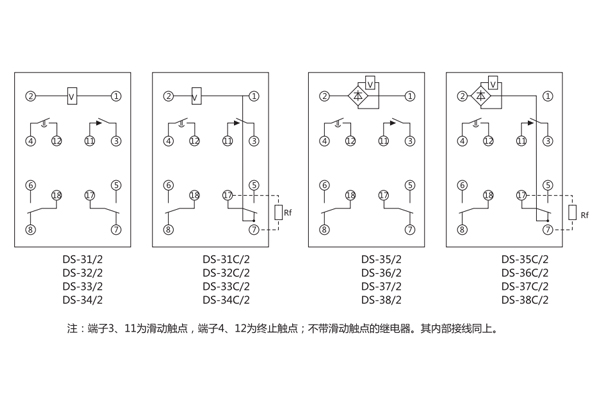

二、DS-36/2时间继电器接线图

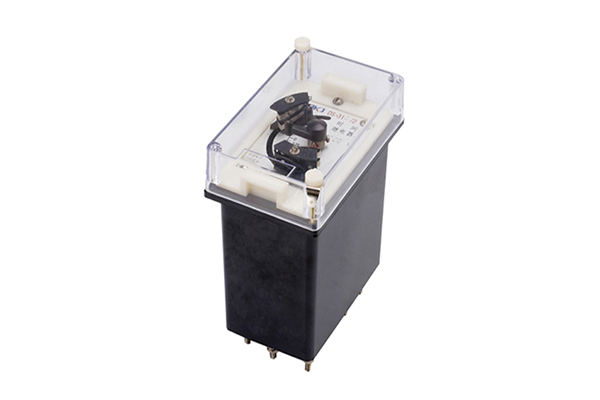

三、DS-36/2时间继电器结构和原理

DS-36/2时间继电器系一电磁铁带动一钟表延时机构 ,电磁铁可以由直流成交流电源供电,本系列中的交流时间继电器其内部装有桥式整流器, 将电源整流后供给电磁铁。每台继电器内均有两付瞬时转换触点.一付延时主触点(终止触点),根据不同的规格.可以安装一付滑动延时触点,其延时整定值,可以等于或小于延时主触点的整定值;继电器盖子上可以装设拖针,以指示继电器动作情况, (规格表中型号后带有X 的即为帯有拖针的规格)为便于维修,继电器内部有插件,在取下盖子后即可将继电器部分抽出。

继电器没有动作时,瞬动转换触点的闭触点闭合,延时触点断开 ,拖针指零,当向电磁铁供电后,电磁铁吸合,瞬时转换触点进行瞬时切换,钟表机构开始转动 ,延时动触点向闭合方向移动,同时带动拖针转动 ,根据延时触点的整定滑动触点及主触点先后接通 ,主触点接通后由于止档限制机构的转动 ,机构停止,继电器将可长期停留在主触点点闭合的状态下.当电源断开后各触点瞬时复归至原来状态.拖针留在该处,其指示值应符合主触点整定值, (实际上拖针指示值应稍大于主触点整定值,因为触点在接通后仍可滑行一段距离,另外当电源在延时未完了时断电,则拖针所指示的时间完全等于动触点所产生的延时,因而拖针可指示出继电器的复归时间,便于分析间题)拖针可以方便的在继电器外部复归,将盖子上的旋钮依顺时针方向旋转,首先拖针碰到动触点而停止.继续转动旋钮,使刻度零位对准拖针为止。

四、DS-36/2时间继电器技术数据

1.继电器型号说明:

 例: DS-31C/2XA11K

 其中: DS表示电磁式时间继电器。

 31-38为设计序号,并用其第二位数字同时表示延时范围,及电源种类(1-4为四种延时范围同时表示直流电源, 5-8表示与1-4相同的延时范围,但为交流电源)。

 /2表示有滑动延时触点。

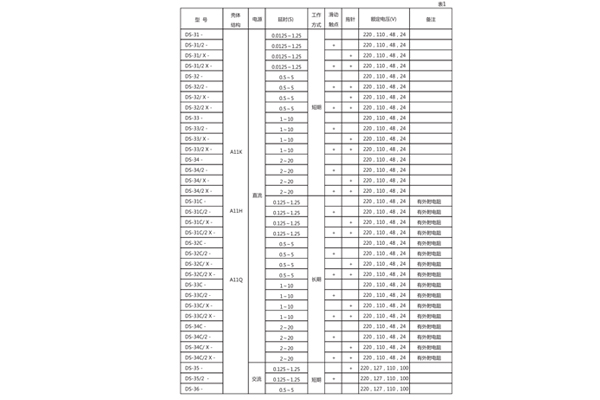

 /X表示有拖针。(见表1)

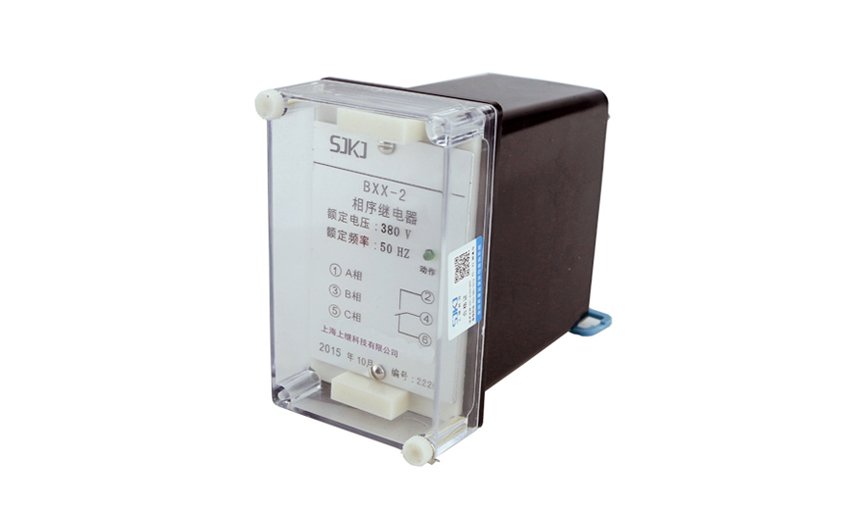

BXX-2相序继电器主要用于相序检测或断相保护中,当相序为正确时,继电器动作获得输出;当相序为不正确时或交流回路任一相断线时,继电器闭锁。

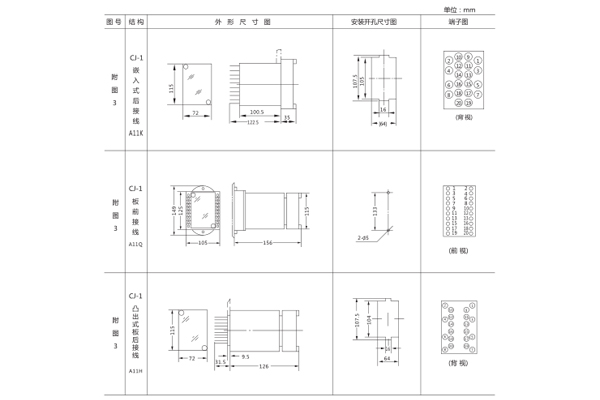

一、BXX-2相序继电器开孔尺寸

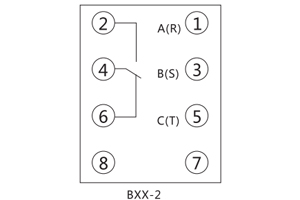

二、BXX-2相序继电器接线图

三、BXX-2相序继电器参数

·额定线电压: 380V、50Hz。

·触点形式: 一转换。

·电压波动范围: 80%~110%。

·功率消耗:在额定电压下,三相总功率消耗不大于4VA。

·触点容量:在有感负载直流电路中其时间常数为5±0.75ms,当电压不大于220V.电流不大于0.4A,触点容量不大于30W。

四、BXX-2相序继电器应用

相序继电器是由运放器组成的一个相序比较器，比较电压幅值、频率高低和相位。如果条件附合放大器导通，要是有单个条件不附合放大器闭合。相序继电器主要用于相序检测或断相保护中，当相序为正确时，继电器动作获得输出，当相序为不正确时或交流回路任一相断线时继电器闭锁。

一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏。三相电源中有A相、B相、C相，假如按ABC相序电源接入电动机，电动机是正转，那么按ACB相序电源接入电动机，电动机就是反转了。为了防止电动机反转，就加入了相序继电器，来防止进来电源相序反相，造成电动机反转。

相序保护可采用相序继电器，当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的电源从而达到切断电动机电源、保护电动机的目的。
