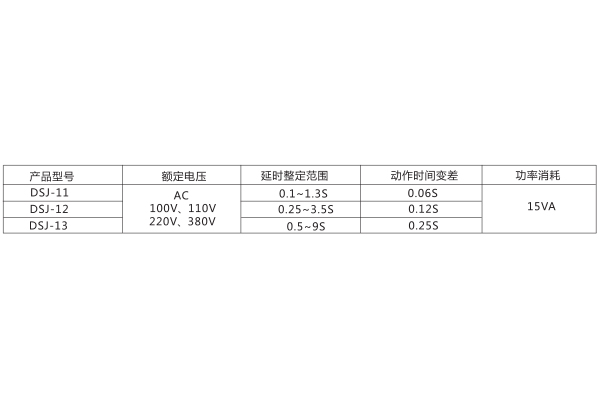

一、DSJ-13断电延时时间继电器主要技术参数

·动作值:不大于70%额定电压。

·返回值:不小于10%额定电压。

·触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x10⁴次。输出触点长期允许接通电流为5A

·介质强度:产品各导电端子连在一起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

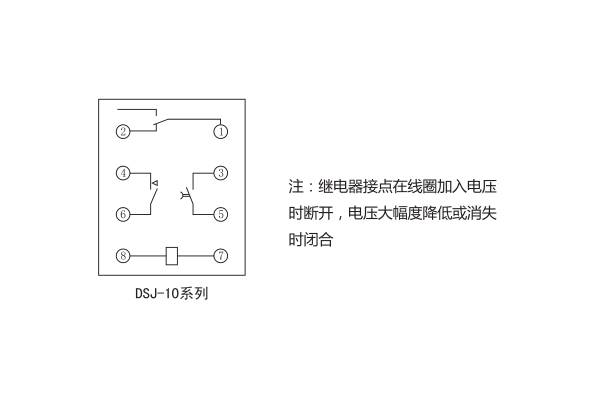

二、DSJ-13断电延时时间继电器内部接线及外引接线图(背视图)

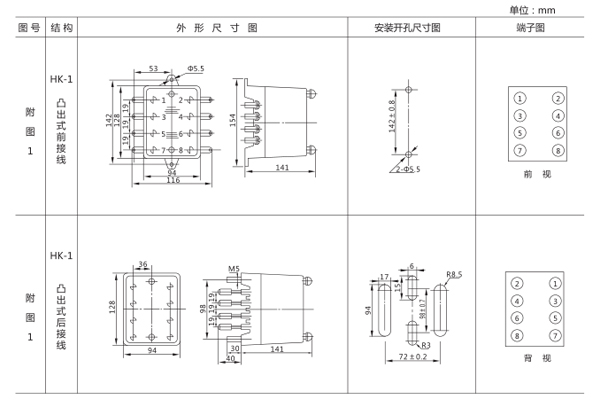

三、DSJ-13断电延时时间继电器外形及开孔尺寸

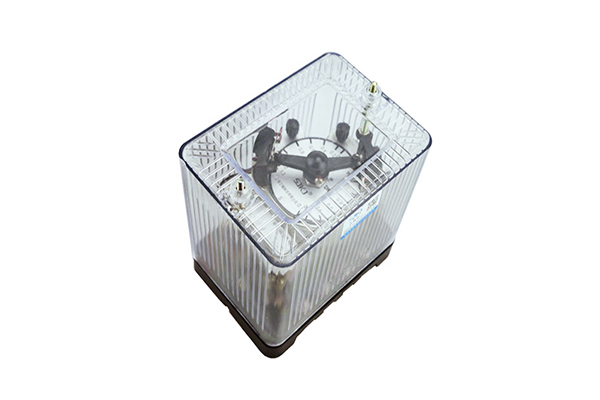

四、DSJ-13断电延时时间继电器应用范围

DSJ-13断电延时时间继电器用于交流操作的继电保护和自动化电路中,当电压大幅度降低或完全消失时, 以产生必要的延时,属断电延时继电器。

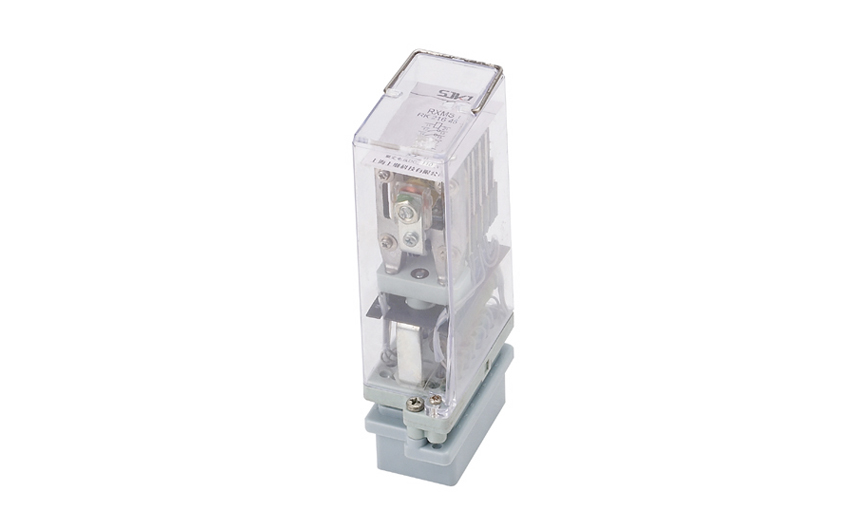

一、RXMS1快速跳闸继电器的用途

该继电器用于电力系统二次回路中作为出口跳闸用 。

二、RXMS1快速跳闸继电器的优势

1动作快速,动作时间有3.5-4ms及5-5.5ms和7.5-8ms。

2 通过继电器罩壳上的小孔拔动行铁可以试验触点动作情况。

3继电器可以电压起动电流自保(最多有三个电流保持绕组)。

三、RXMS1快速跳闸继电器的原理

RXMS1快速跳闸继电器为电磁式继电器,由电磁系统,接触系统及支架三部分组成。吸片自然安装于磁轭的固定轴销上,活动非常灵活,反作用力靠触点簧片的反力来实现,这种结构可保证继电器动作可靠、快速及低功耗。触点采用双触点接触原理,使继电器的接触可靠性提高并降低了接触电阻,提高了触点的通断能力。继电器外壳采用引进的Combiflex凸出式模数插入结构。

四、RXMS1快速跳闸继电器的参数

1动作电压:<70%额定电压 ,保持电流<80%额定电流。

2返回电压: >5%额定电压。

3动作时间：

  3.1功耗6.8W时动合触点<4ms,动断触点<3.5ms;动合触点<8ms,动断触点<7.5ms。

  3.2功耗3.5W时动合触点< 5.5ms,动断触点< 5ms。

  3.3保持型继电器动合触点< 8ms。

4触点长期允许通过4A电流。

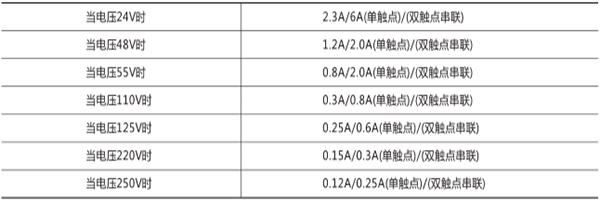

5触点**断开容量: AC; 250V时为3A(功率因数=0.4) , 250VA。  DC 250V时为1A(L/R=40ms时) , 30W。

6绝缘耐压: 50Hz, lmin, 2㎸。

7冲击电压: 5kV。

8能承受5-15Hz中等震级的地震波冲击。

9保持电流:0.5.1,2,4A。

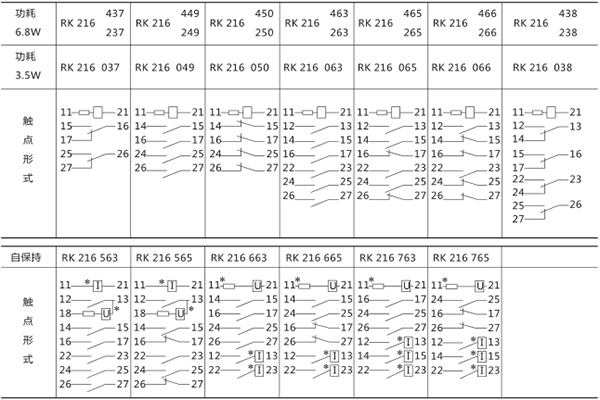

10触点形式及代号。

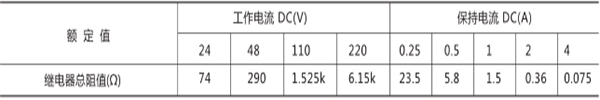

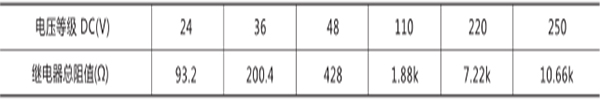

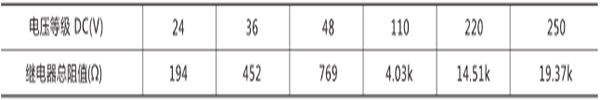

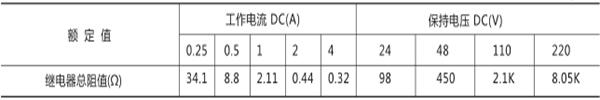

1额定电压、额定电流及线圈电阻

    11.1 RK2162口口、 RK2164口口

11.2 RK216 0口口

  11.3 RK216 56口口

  11.4 RK21666口、 RK216 76口
