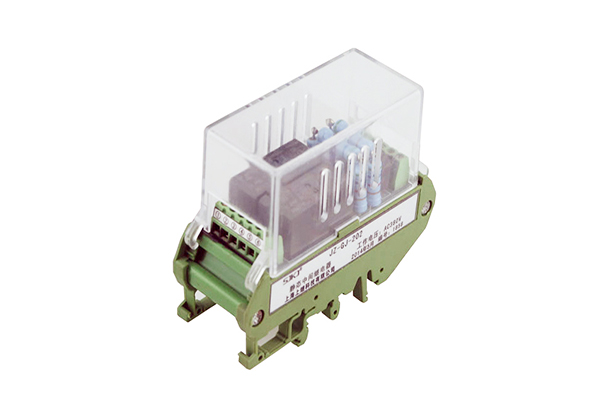

一、JZ-GY-400端子排静态中间继电器概述
JZ-GY-400端子排静态中间继电器用于各种保护和自动控制线路中,以增加保护和控制回路的触点数量和触点容量。JZ-GY(J)-011端子排静态中间继电器由电子元器件和精密小型继电器等构成, 是电力保护中间继电器更新换代**产品,继电器有以下特点：
1、本继电器采用线圈电压较低的多个优质密封小型继电器组合而成,防潮、防尘、不断线,可靠性高,克服了电磁型中间继电器导线过细易断线的缺点。
2、功耗小,温升低,不需外附大功率电阻, 35mm卡轨安装、接线方便。
3、继电器触点容量大,工作寿命长。
4、继电器动作后有发光管指示,便于现场观察。

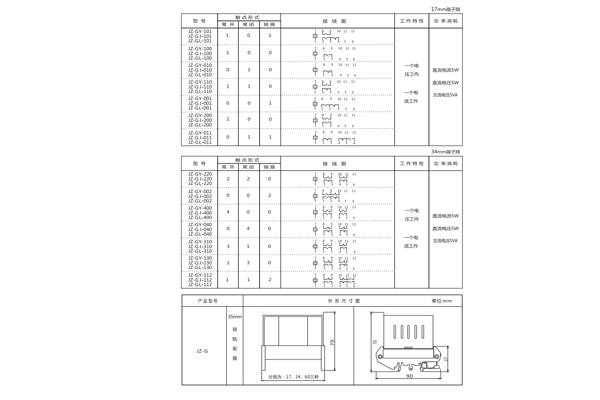

二、JZ-GY-400端子排静态中间继电器尺寸图
三、JZ-GY-400端子排静态中间继电器技术要求
1、额定值:额定电压DC/AC48V, 110V, 220V, AC380V;
2、动作值:动作电压直流应不大于额定电压70% ,交流应不大于额定电压75% ;
3、返回值:返回电压应不小于10%额定电压;
4、动作时间和返回时间大不于20ms;
5、触点容量:在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中,断开容量为50W;在电压不超过250V,电流不超过5A,功率因数为cosΦ=0.4±0.1的交流电路中,断开容量为500VA。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x104次。输出触点长期允许接通电流为5A;
6、功率消耗:在额定电压不大于5W/5VA;
7、绝缘耐压:继电器所有电路对外壳及非带电金属部分,以及在电气上无联系的各电路之间耐受交流50HZ,电压KV历时1分钟试验无击穿。

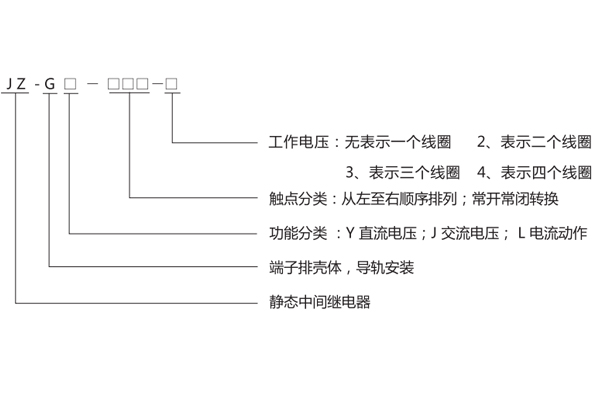

四、JZ-GY-400端子排静态中间继电器型号分类及含义

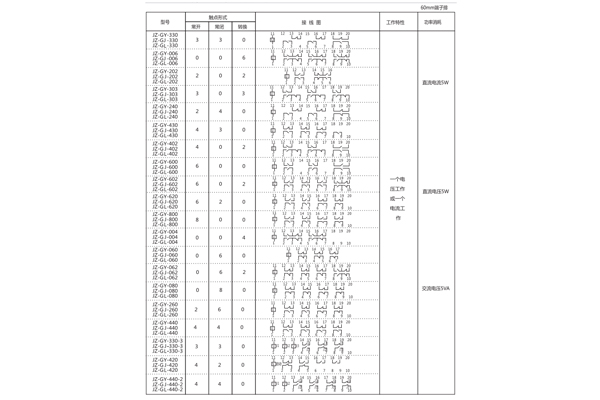

五、JZ-GY-400端子排静态中间继电器参数及内部端子外引接线图

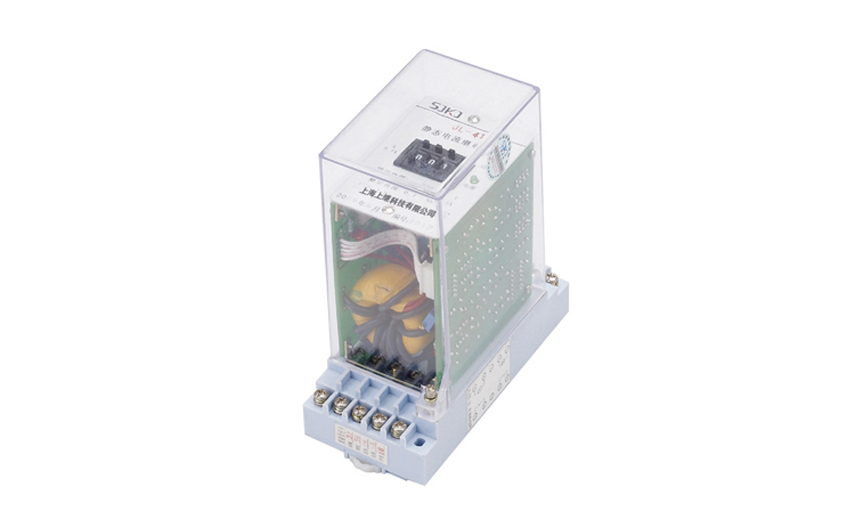

一、JL-43电流继电器的介绍
电流继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
二、JL-43电流继电器的参数
1、功率消耗
a、交流回路功耗：小于0.5VA(交流额定值5A时)
b、直流回路功耗：见表2
2、整定误差
a、在整定值范围内,整定平均误差的绝对值不大于3% ;平均误差=( 5次测量平均信一整定值)整定值x100%。
b、在基准条件下,同一整定值上测量的5次动作值的**信和最小值应不大于4%。
c、在一10°C~50°C的温度下,任一整定点误差的绝对信应不大于整定值的5%。
d、在輔助电压80~ 110%变化范围内, 任一整定值整定误差的绝对值应不大于4%。
3、动作时间
1. 1倍整定信的动作时间不大于30 m s ; 2信整定值的动作时间不大于20 m s。
4、返回系数: 0.90~0.95。
5、返回时间:不大于27ms。

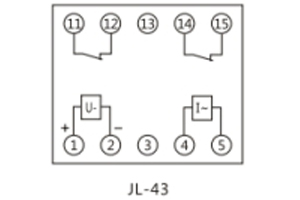

三、JL-43电流继电器的接线图
四、JL-43电流继电器的使用维护
1.继电器使用前，需取去外壳，拔出机器，检查有无在运输中产生的损坏，如动片碰到磁板，游丝各圈相碰，动牌轴上的摩擦等，为此，将继电器的指针整定在第一整定点上，用手将可动系统往磁板方向转动，然后放开，可动系统应当转回到原来位置直到止档，然后进行必要的调整和整定。
2.继电器在重新调整时，必须保证：
2.1可动系统的轴向活动量在0.15~0.3mm之间。
2.2动片与磁极间的气隙，应当保证继电器在规定的任何工作情况下，动片和磁板不得相碰。
2.3具有动合触点和动断触点的继电器，桥形触点不得同时接触一动合静触点和一动断静触点。
2.4当指针由第一刻度值旋向最终刻度值时，游丝各圈不相碰。
2.5 继电器动作时，桥形触点应当在静触点的中心线上滑动(公差±lmm)，动、静触点总气隙不小于2mm。
2.6 静触点和限制片之间的距离应不大于0.3mm。
2.7 在调整继电器的动作值时，最小整定值的调整主要是改变游丝反作用力的大小，**整定值的调整，主要是改变动片和磁板间的气隙等。
2.8 不宜润滑继电器轴和轴承。
2.9 不允许用砂纸或其它粗造材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的、柔软的布片擦干净，避免用手指接触触点。
五、JL-43电流继电器的安装尺寸
