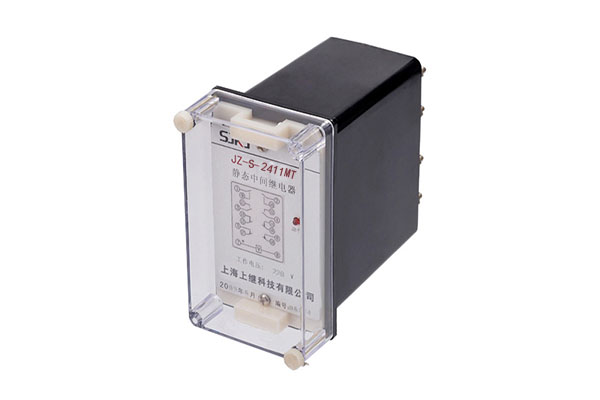

一、JZ-S-2411MT跳位、合位、电源监视中间继电器

用途

JZ-S-2411MT跳位、合位、电源监视中间继电器适用于发电厂、低压配电系统开关及断路器的合位监视、跳位监视、电源监视、断路监视。本继电器工作电流很小,工作电压通用性强,基本能适合大部分开关及断路器的跳合位监视。

二、JZ-S-2411MT跳位、合位、电源监视中间继电器

技术条件

1、环境基准条件

环境温度: 20°C±2°C

相对湿度: 45%~75%

大气压力:801Kpa~106Kpa

存储和运算过程中的机械温度: -25°C~+75°C

使用地点的海拔高度:不高于2500米

使用环境的周围介质无爆炸危险品:不含有席蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。

2、正常使用

环境温度：-25°C~+40°C

环境相对湿度：不大于90%

大气压力：801Kpa~106Kpa

3、继电器额定值 工作电流：5mA不带辅助电源;工作电压范围80VDC~300VDC，(二组触点可降低到50VDC~300VDC)

4、触点容量：DC110V, 0.5A

5、保持值：50V~300V(002型)、80V~300V(220型或202型)

6、功耗：220VDC下**功耗≤1.1W

7、绝缘电阻：用1000V揺表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ

8、绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频2000V,同组触点之间能承受工频500V, 历时一分钟试验,无击穿。

9、电寿命：DC110V, 50mA,10⁴次以上。

10、机械寿命：触点无负荷300万次以上。

三、JZ-S-2411MT跳位、合位、电源监视中间继电器

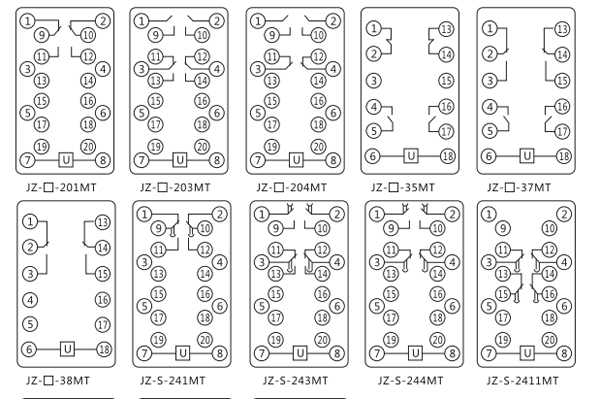

内部接线图

四、JZ-S-2411MT跳位、合位、电源监视中间继电器

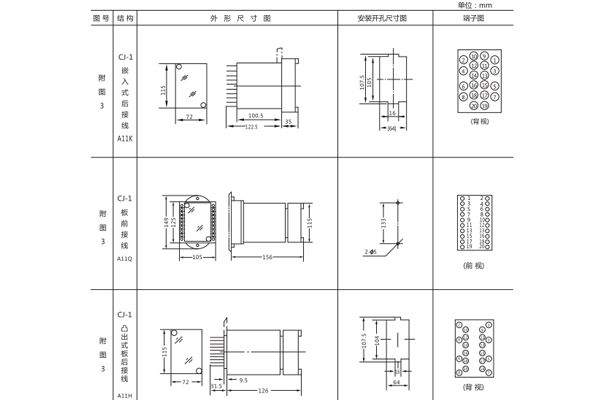

外形尺寸及开孔尺寸

五、JZ-S-2411MT跳位、合位、电源监视中间继电器

主要性能

采用高性能密封进口小型中间继电器:防潮、防尘、不断线、可靠性高。

动作电压准确,返回系数高,无抖动,功耗低,多个接点同时动作或返回(可控性100%) 。

 继电器动作后有灯光指示、电源指示。

继电器的电器寿命和机械寿命长。

绝线耐压水平高,触点接触电阻小。

 抗干扰特性好,可使用于强干扰或电源电压质量很差的场所。

工作电流极小(≤2mA) ,工作电压范围较宽50V~300V(002型或202型) 。

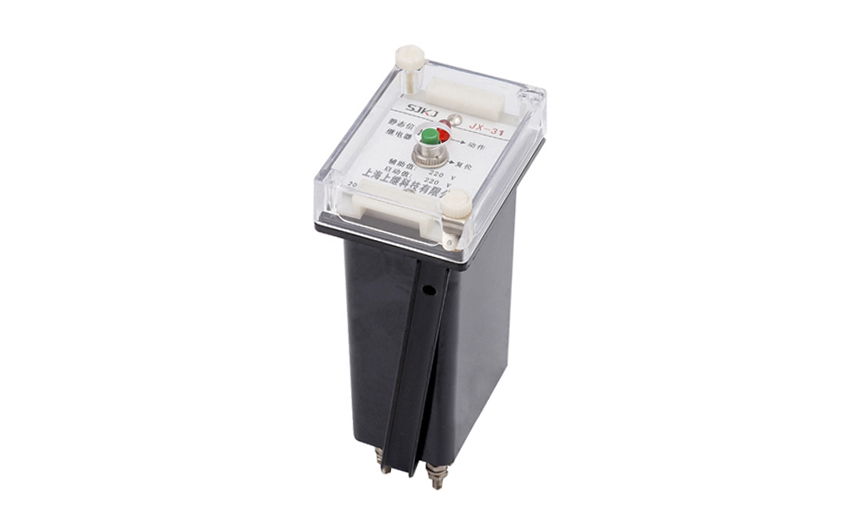

一、JX-32信号继电器的作用

1) 扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2) 放大。例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3) 综合信号。例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4) 自动、遥控、监测。例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

二、JX-32信号继电器的参数

1、继电器启动值:电压启动型的启动电压不小于额定电压的30% ,不大商定电压的70% ;电流启动型的启动电流范围在0.01 ~ 2A之间通用 。

2、功率消耗:

a、启动回路:

电压启动型不大于3W;电流启动型启动电流为2A时,不大于6W。

b、辅助电源回路(动作时):

DC48V时,不大于1.5W; DC110V时,不大于3W; DC220V时,不大于5.5W。

3、动作时间:不大于15ms。

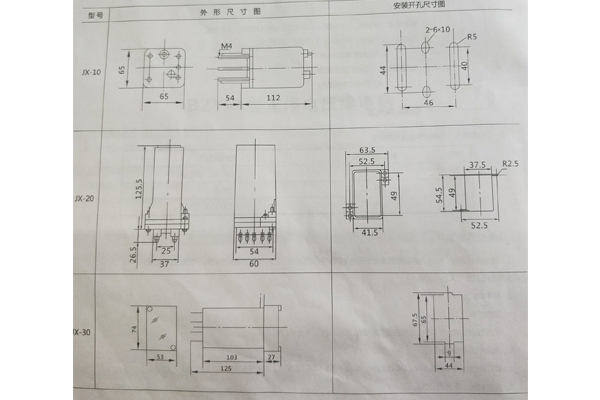

三、JX-32信号继电器的开孔尺寸

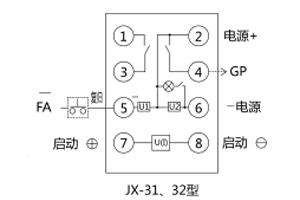

四、JX-32信号继电器的接线图

五、JX-32信号继电器的优点

a、动作速度快、克服了原电磁式继电器不能指示真空开关快速动作信号的缺陷;

b、 既具有就地复归方式 ,又具有远方复归方式,可实现远程控制。复归方式有通电与断电两种,以便用户灵活选择;防震性能好 ,并可任意位置安装;

c、既有电保持 ,又有磁保持 ,信号记忆可靠,带有多组动合触点,即可接入 LED光字牌或白前光字牌,也能满足远传要求。

d、电流启动型启动电流通用范围宽(0.01~2A) , 极大地便于用户选型和压缩库存。
