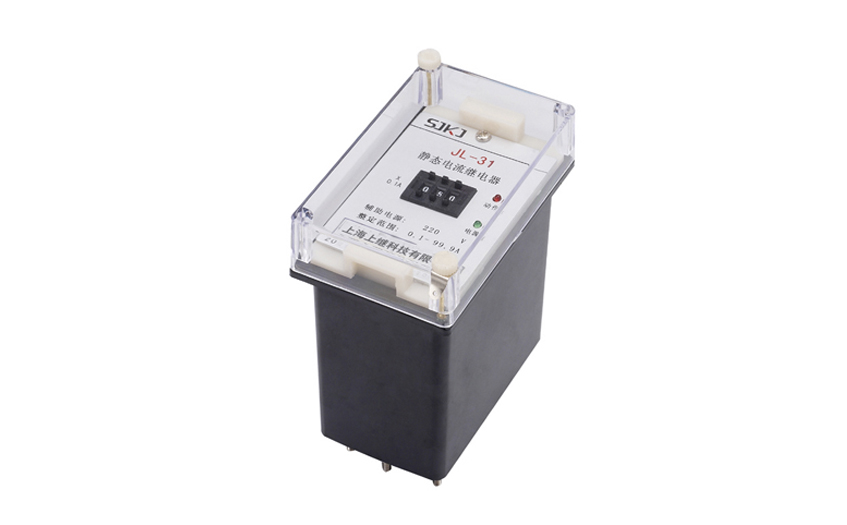

一、JL-31电流继电器的简介

电流继电器是电力系统继电保护中最常用的元件。电流继电器具有接线简单、动作迅速可靠、维护方便、使用寿命长等优点,作为保护元件广泛应用于电动机、变压器和输电线路的过载和短路的继电保护线路中。电流继电器的检测对象是电路或主要电器部件电流的变化情况,当电流超过(或低于)某一整定值时,继电器动作,完成继电器控制及保护作用。

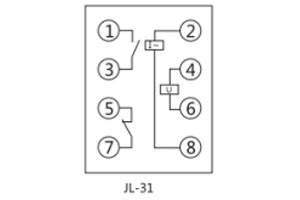

二、JL-31电流继电器的接线图

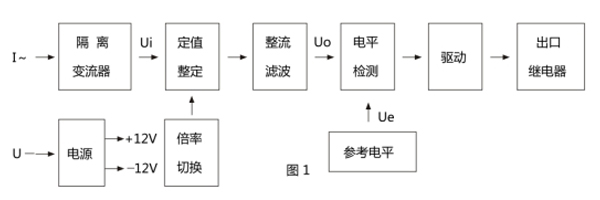

三、JL-31电流继电器的原理

四、JL-31电流继电器的技术数据

1、功率消耗

a、交流回路功耗：小于0.5VA(交流额定值5A时)

b、直流回路功耗：见表2

2、整定误差

a、在整定值范围内,整定平均误差的绝对值不大于3% ;平均误差=( 5次测量平均信一整定值)整定值x100%。

b、在基准条件下,同一整定值上测量的5次动作值的**信和最小值应不大于4%。

c、在一10°C~50°C的温度下,任一整定点误差的绝对信应不大于整定值的5%。

d、在輔助电压80~ 110%变化范围内, 任一整定值整定误差的绝对值应不大于4%。

3、动作时间

1. 1倍整定信的动作时间不大于30 ms ; 2信整定值的动作时间不大于20 m s。

4、返回系数: 0.90~0.95。

5、返回时间:不大于27ms。

五、JL-31电流继电器的结构

1. 继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。

2. 继电器**的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。

3. 继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。

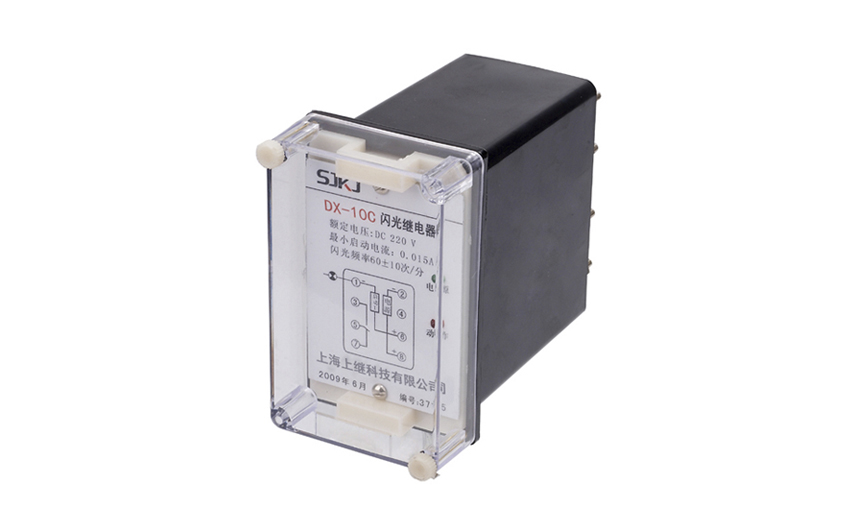

二、DX-10C闪光信号继电器的参数

●继电器额定电压：直流220V或110V(交流220V或110V)。

●继电器闪光频率：每分钟100±30次可整定。

●继电器触点负载能力：220VAC、3A继电器最小起动电流10mA。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz交流电压历时1分钟试 验而无绝缘击穿或闪络现象。

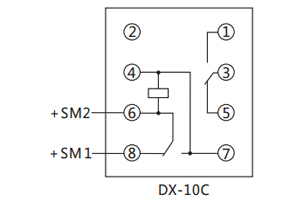

三、DX-10C闪光信号继电器的接线图

四、DX-10C闪光信号继电器的开孔尺寸

采用CJ-1壳体，如图所示

五、DX-10C闪光信号继电器的应用范围

DX-10C闪光继电器用于电力系统断路器的位置信号灯不对应闪光，该继电器是为了适应当前推广使用发光二极管节能指示灯而设计。但也可通用于原有的各类白炽指示灯，是DX-1、DX-3型闪光继电器的更新换代产品。由于该继电器的适应能力强，起动电流小(10mA)特点，故也是其它各种报警电路中理想的报警继电器。
