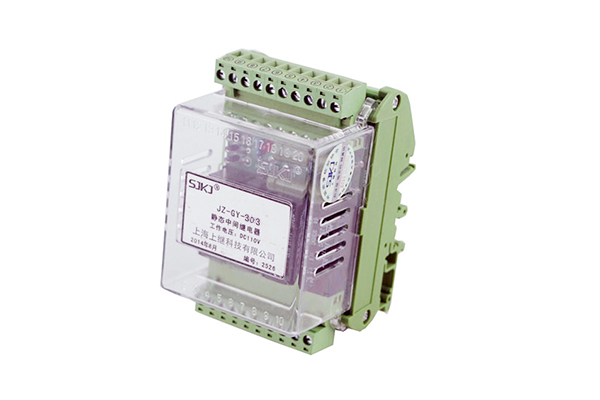

JZ-GY-303端子排静态中间继电器开孔尺寸及应用范围-上海上继科技有限公司
发表时间:2019-11-03 16:31 浏览次数:443 〖返回〗一、JZ-GY-303端子排静态中间继电器应用范围
1.静态中间继电器采用线圈电压较低的多个优质密封小型继电器组合而成,防潮、防尘、不断线,可靠性高,克服了电磁型中间继电器导线过细易断线的缺点。
2.功耗小,温升低,不需外附大功率电阻,可任意安装及接线方便。
3.继电器触点容量大,工作寿命长。
4.继电器动作后有发光管指示,便于现场观察。
5.延时只需用面板上的拨码开关整定,延时精度高,延时范围可在0.02-5.00S任意整定。

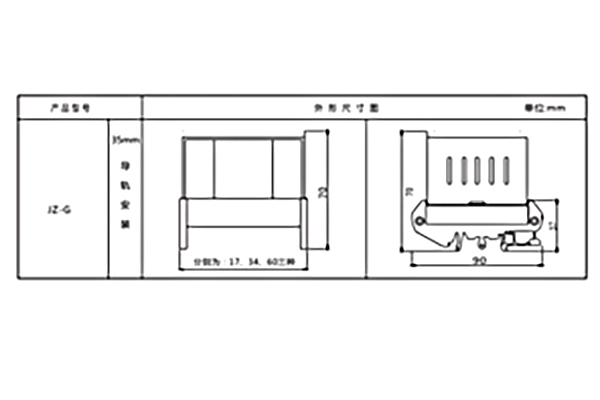

二、JZ-GY-303端子排静态中间继电器开孔尺寸
三、JZ-GY-303端子排静态中间继电器技术要求
1、额定值:额定电压DC/AC48V, 110V, 220V, AC380V;
2、动作值:动作电压直流应不大于额定电压70% ,交流应不大于额定电压75% ;
3、返回值:返回电压应不小于10%额定电压;
4、动作时间和返回时间大不于20ms;
5、触点容量:在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中,断开容量为50W;在电压不超过250V,电流不超过5A,功率因数为cosΦ=0.4±0.1的交流电路中,断开容量为500VA。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x104次。输出触点长期允许接通电流为5A;
6、功率消耗:在额定电压不大于5W/5VA;
7、绝缘耐压:继电器所有电路对外壳及非带电金属部分,以及在电气上无联系的各电路之间耐受交流50HZ,电压KV历时1分钟试验无击穿
