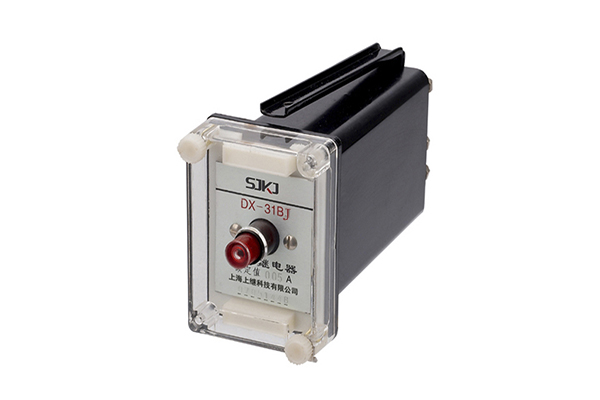

一、DX-31BJ信号继电器使用方法

DX-31BJ信号继电器，适用于交流操作的保护线路中，作为动作指示器。

二、DX-31BJ信号继电器工作原理

本继电器为拍合型电磁式信号继电器，在一个导磁体上有吸引线圈（电流或电压）在导磁体上装一个活动的动板，动板上的绝缘板顶动两组动合触点。

DX-31BJ型在动板上并装有限制片，是触点机械闭锁的擒纵机械，在铭牌上装有信号指示器。

DX-31BJ型信号继电器的吸引线圈通电时产生电磁吸力，将动板吸合。此时触点处于工作状态（动合触点闭合）同时限制片将信号牌纵放而显示动作，当吸引线圈断时，由于限制片的作用，触点与指示器仍处于工作状态。当按动指示器后，动板回到起始位置，限制 片将指示器擒住，触点回到原位。

三、DX-31BJ信号继电器安装尺寸
