一、DX-32AJ信号继电器使用方法

DX-32AJ适用于交流操作的保护线路中，作为动作指示器。

二、DX-32AJ信号继电器工作原理

本继电器为拍合型电磁式信号继电器，在一个导磁体上有吸引线圈（电流或电压）在导磁体上装一个活动的动板，动板上的绝缘板顶动两组动合触点。

DX-32AJ型多一个保持线圈作为电压闭锁机械在铭牌上装有信号灯。

DX-32AJ型信号继电器的吸引线圈通电时，产生电磁吸力，将动板吸合，此时触点处于工作状态，其中一组触点将保持线圈通电，指示灯亮，显示动作，当吸引线圈断电时，继电器受保持线圈的电磁吸力，仍保持在工作状态，当保持线圈断电时，继电器则返回到起始位置。 继电器有嵌入和突出两种安装方式，请在订货时注明。

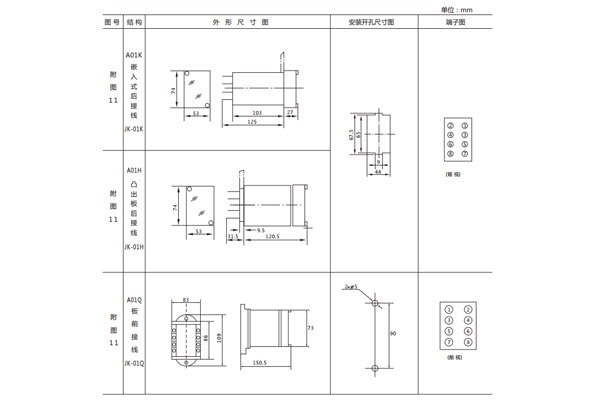

三、DX-32AJ信号继电器安装尺寸
