一、DZ-52中间继电器说明书

DZ-52中间继电器用于自动控制装置中 , 以扩大被控制的电路和提高接通能力。

二、DZ-52中间继电器主要技术参数

额定电压:

DZ-52交流:380V、220V、110V、48V、36V、24V、12V。

·接点形式:

DZ-52:4动合(400)、2动合2动断(220)、4动断(040)、2切換(002)。

·动作电压:交流继电器不大于85%额定电压;直流继电器不大于70%的额定电压。

·动作时间:在额定电压下,动作时间不大于0.03s。

·触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。 输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x104次。输出触点长期允许接通电流为5A。

·功率消耗:在能电压下直流继电器不大于2.5W;交流继电器不大于5VA。

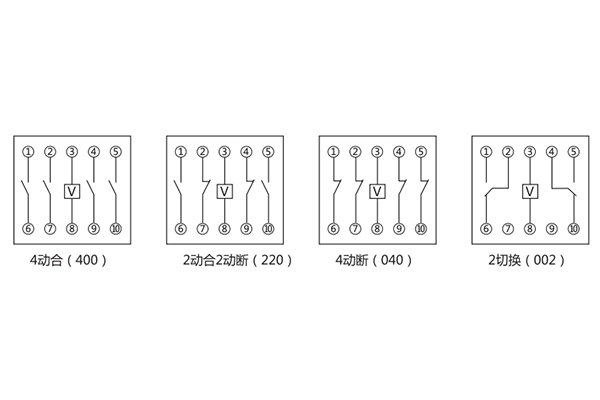

三、DZ-52中间继电器内部接线图及外引接线图
