一、ZZ-S-11分闸、合闸、电源监视综合控制装置简介

ZZ-S-11系列分闸、合闸、电源监视综合控制装置用于直流或交流操作的各种自动控制线路中,可以直接控制分闸、合闸回路,监视控制电源,并方使调节合闸延时,电源监视断电延时。

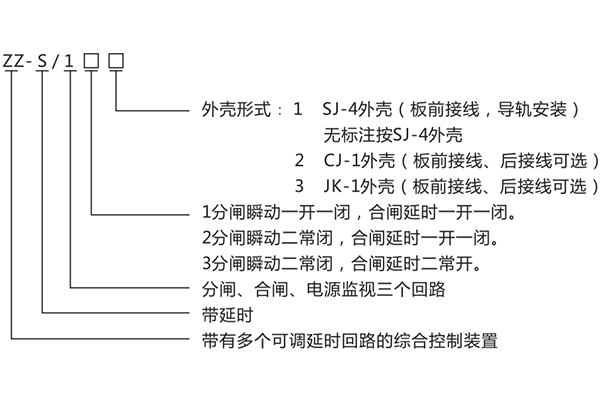

二、ZZ-S-11分闸、合闸、电源监视综合控制装置型号含义

三、ZZ-S-11分闸、合闸、电源监视综合控制装置技术条件

4.1 环境口基准条件

环境温度：20°C±2°C                                  相对湿度：45%-75%

大气压力：80Kpa-106Kpa                   存储相与运输过程中的极限温度：－25℃~＋75℃

使用地点的海拔高度：不高于2500米．

使用环境的周围介质无爆炸危险品；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到允许值以下．

4.2 使用条件

环境温度： －10°C~+50℃，24h内平均温度不超过35℃．

大气压力：80Kpa-106Kpa

相对湿度：最湿月的月平均**相对湿度为90%，同时该月的月平均**温度为25℃，且表面无凝露。**温度为40℃时，平均**相对湿度不超过50%.

4.3 继电器额定值 额定电压值：24V、48V、110V、 220V AC DC

4.4 出口中间触点容量：接通DC220V 10A，断开DC220V τ＝5mS 50W.

4.5 出口中间动作延时：不大于15mS.

出口中间返回延时：分闸回路不大于70% ,交流不大于75%。

出口中间动作电压：直流不大于70% ,交流不大于75%。

出口中间返回电压不小于20%。

4.6  功耗  **功耗不大于10W, 一个回路工作时,额定电压下功率不大于5W。

4.7  绝缘电阻  用1000V揺表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于1MΩ。

4.8  绝缘耐压  各引出端子外壳锁紧螺钉能承受工频2000V,同组触点之间能承受工频1000V,历时一分钟无击穿。

4.9  电寿命  DC220V,切断电流τ=5mS, 20W, 104次以上。

4.10机械寿命  触点无负荷300万次以上
