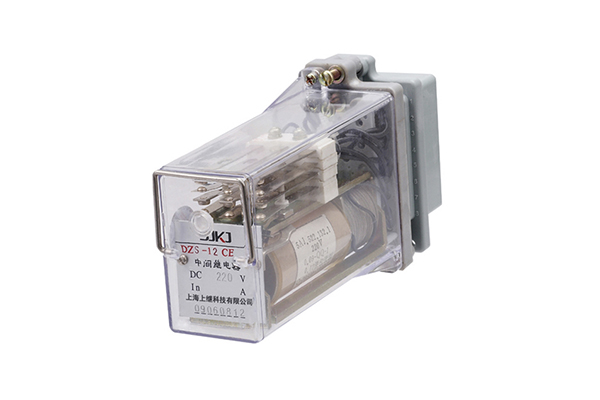

DZS-12CE/600中间继电器技术条件及使用方法-上海上继科技有限公司

一、DZS-12CE/600延时中间继电器使用方法

DZS-12CE/600延时中间继电器为电压延时动作和电流保持的继电器。

二、DZS-12CE/600延时中间继电器主要技术条件

●额定电压：220V、110V、48V、24V、12V。

●额定电流：1A、2A、4A、6A。

●接点形式：2动合3转换、3动合2转换、6动合、5动合。

●动作值：为额定值的30～70%。

●返回值：延时动作的继电器的返回值不小于5%额定值。

●保持值：具有电流保持绕组的继电器，保持电流不大于80%额定保持值。

●动作时间：DZS-12CE、DZS-12CE不大于0.06S。

●返回时间：DZS-12CE不小于0.4S。

●功率消耗：不大于5W。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

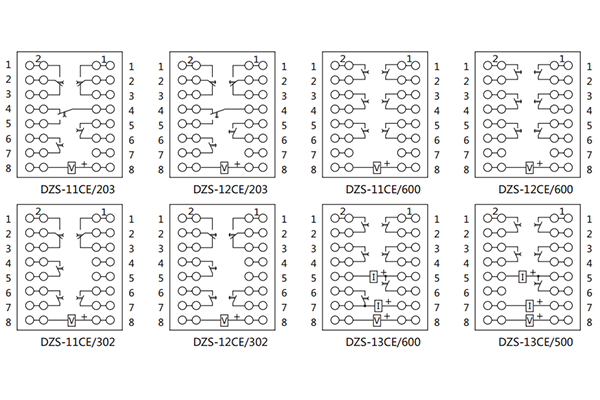

三、DZS-12CE/600延时中间继电器内部接线图及外引接线图
