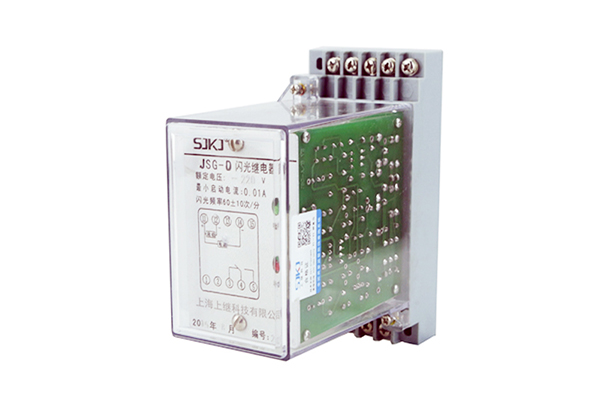

一、JSG-D静态闪光继电器型号分类及工作原理

1、工作原理

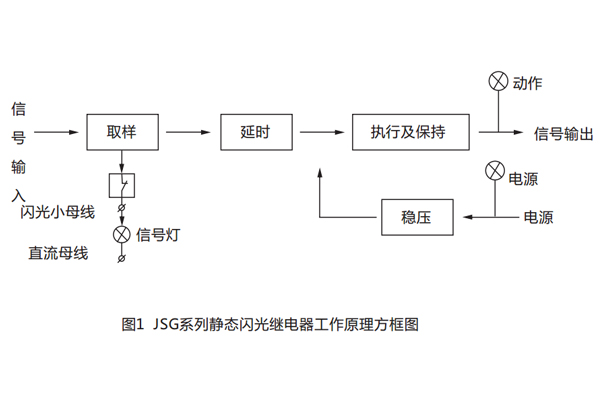

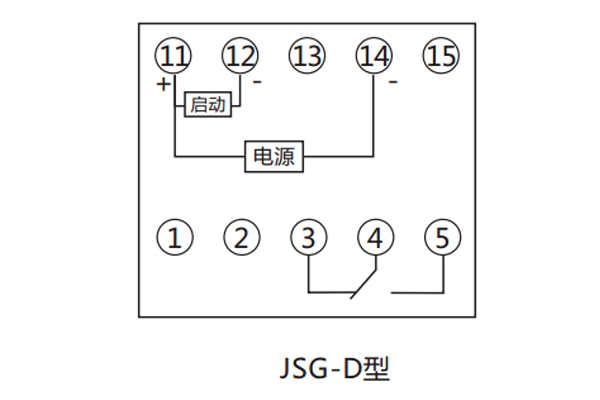

继电器由取样、延时、执行等部分组成（见图１),装有二只发光二极管，分别监视电源和执行状况，继电器处在静态时，电源指示灯发光，当启动信号加于启动端时，由于执行继电器的常闭触点处于闭合状态，启动回路接通；同时取样部分进行取样，取样信号经延时后，使执行继电器工作，动作指示灯亮，执行继电器的常闭触点断开，启动回路断开，取样部分无输入信号；执行部分保持 一段时间后自动断开，动作指示灯灭，执行继电器常闭触点闭合，启动回路再次接通，取样部分又有信号输入……，如此重复上述循环， 执行继电器的触点周期性地接通和断开，产生闪光效果。

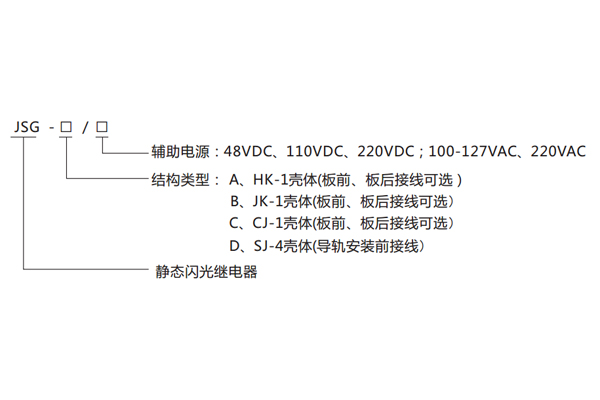

2、型号命名及其含义

二、JSG-D静态闪光继电器技术数据

1、闪光频率：60±10次／分。

2、最小启动电流：0.01A，**稳定电流：2A

3、功率消耗：

a、工作回路功率消耗：DC48V时≤1.5W；DC110V时≤3W；DC220V时≤5.5W

b、启动回路功率消耗：启动直流电流为2A时≤5.5W。

4、继电器的启动和执行由小型大功率继电器完成。

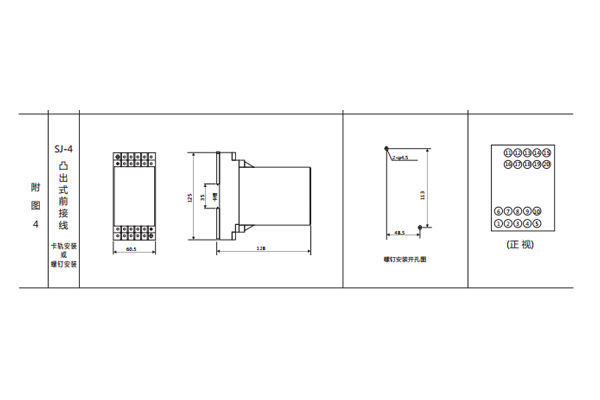

三、JSG-D静态闪光继电器开孔尺寸
