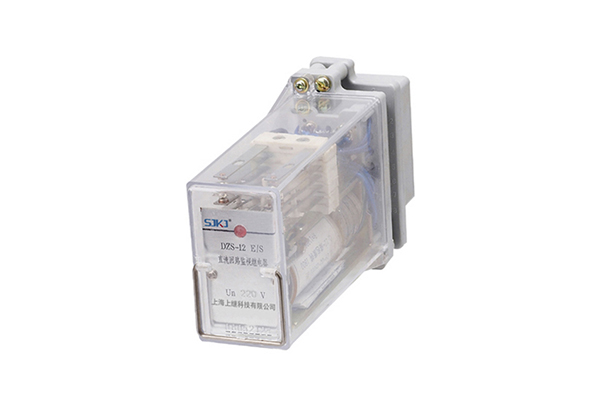

DZS-12CE/S直流回路监视继电器技术要求及产品图片-上海上继科技有限公司

一、DZS-12CE/S直流回路监视继电器用途

DZS-12CE/S直流回路监视继电器用于监视直流电源以及整个跳闸回路。当直流电源消失，跳闸线圈及引线发生故障。继电器经0.3s延时返回并通过它的触点发出报警信号。

二、DZS-12CE/S直流回路监视继电器工作原理

当跳闸回路完好时继电器在直流额定电压下处于动作状态，发光二极管燃亮。一旦跳闸回路断路或者直流电源消失，继电器则经过0.3s延时后返回，指示灯熄灭。

三、DZS-12CE/S直流回路监视继电器技术要求

1、额定值:直流额定电压为48V、110V、220V。

2、继电器触点形式为202 (两动合两转换）。

3、继电器的动作电压为额定电压的30%〜70%。

4、继电器的返回电压不小于3%额定值.

5、返回时间不小于0.3s。

6、功率消耗：继电器在输入激励量为额定电压时功率消耗不大于5W.

7、触点断开容量：DC 250V/1A/50W ; AC 250V/3A/250VA

8、绝缘电阻不小于300MΩ。

9、介质强度：2kV/50Hz/1min

10、机械寿命为2.5x104次。.

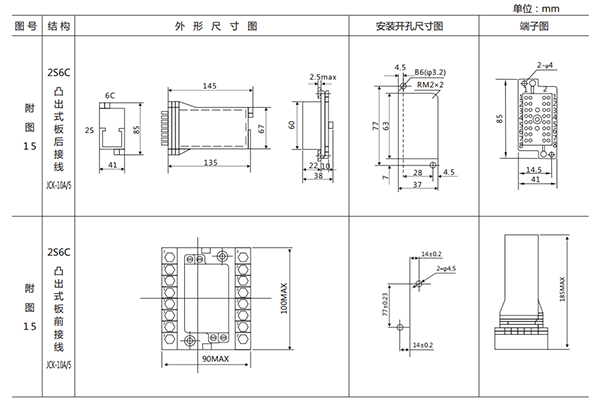

四、DZS-12CE/S直流回路监视继电器外形结构及安装开孔尺寸
