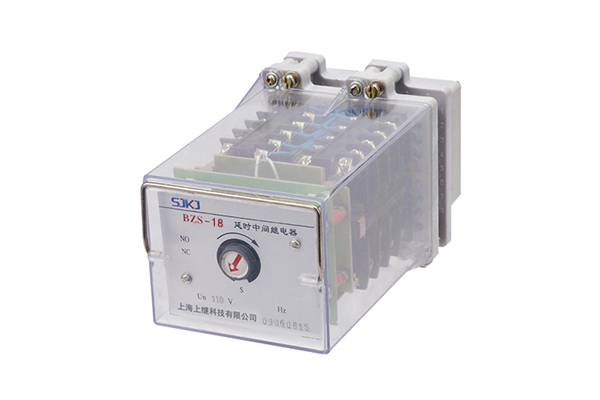

一、BZS-18延时中间继电器说明书

BZS-18延时中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。

二、BZS-18延时中间继电器主要技术要求

额定电压：AC 220V、110V；DC 220V、110V、48V、24V。

接点形式：8动合；6动合2动断；4动合4动断；2动合6动断；8动断。

动作值：直流继电器动作电压不大于70％额定电压；交流继电器动作电压不大于85％额定电压

返回值：继电器返回电压不小于5％额定电压。

延时整定误差：不大于整定值的2％。

功率消耗：直流不大于10W；交流不大于10VA。

触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而 无绝缘击穿或闪络现象。

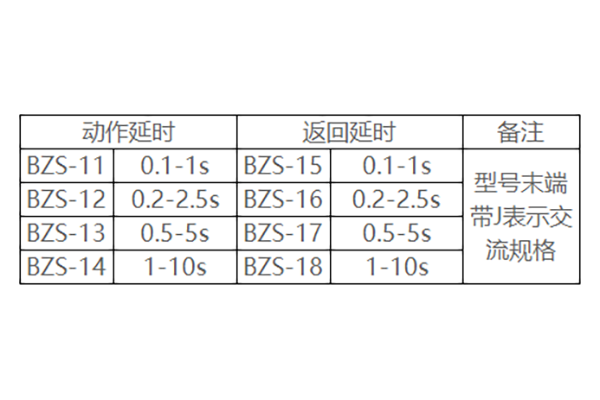

产品延时分类表

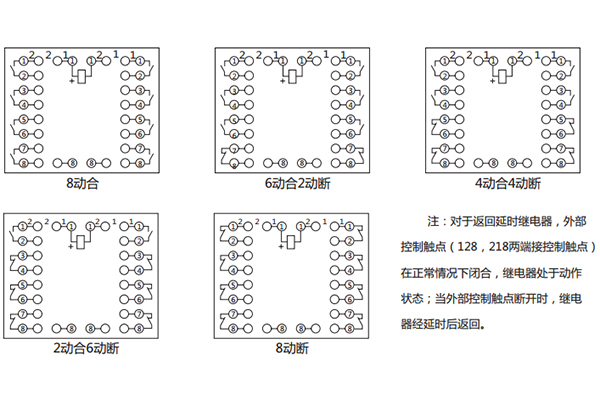

三、BZS-18延时中间继电器内部接线图及外引接线图
