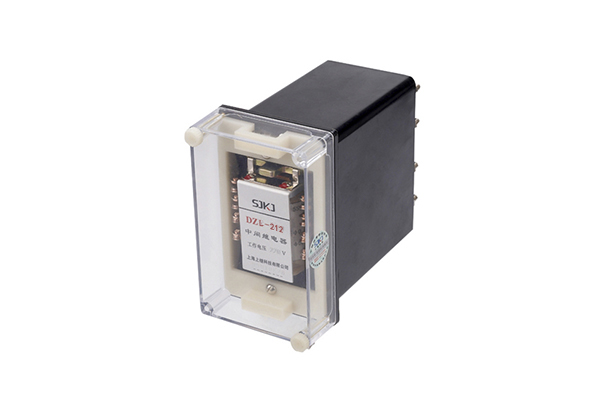

DZL-212中间继电器技术条件及产品图片-上海上继科技有限公司
发表时间:2019-11-20 19:57 浏览次数:452 〖返回〗一、DZL-212中间继电器用途
DZL-212中间继电器用于各种保护和自动控制装置中,以增加保护和控制回路的触点数量和触点容量。

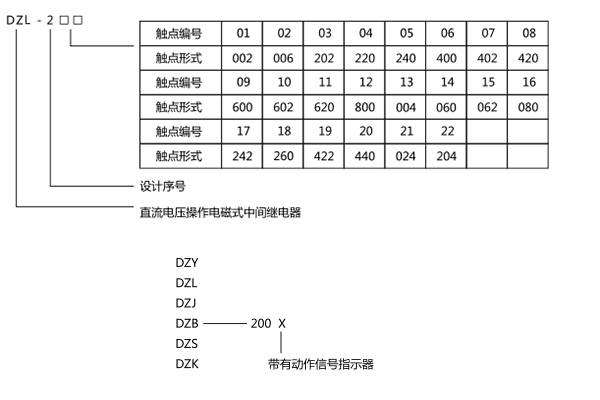

二、DZL-212中间继电器型号含义及命名
注:本继电器外形结构采用: A11外壳,见附图3。
三、DZL-212中间继电器技术条件

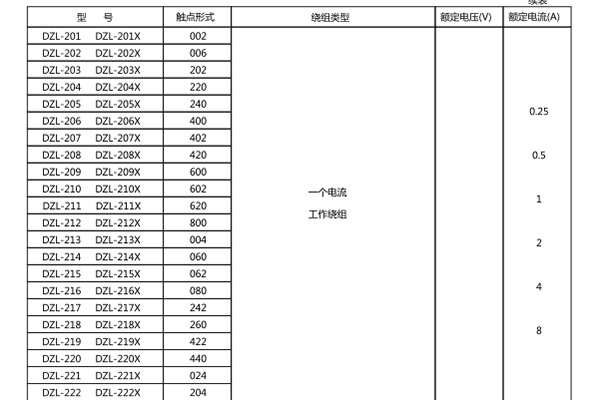

1.继电器的触点形式,绕组类型和额定数据
注: X型除上述主触点外还有一付动合帯机械保持的信号触点。
2.动作值, 保持值
2.1动作电压与保持电压不大于70%额定电压, DZY(J)-220X动作电压不大于80%额定电压;动作电压不小于30%额定电压, DZK-200及DZB 243不小于50%额定电压。
2.2动作电压与保持电流不大于80%额定电流。
3.返回值:不小于5%额定值, DZB-200及DZS-200不小于3%额定值。

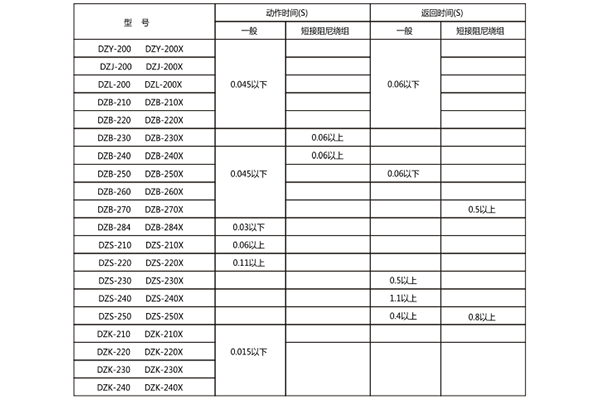

4.动作时间,返回时间。

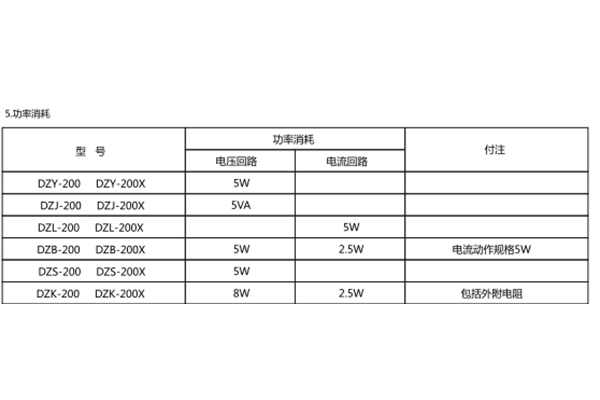

5.功率消耗
6. 热稳定性(环境温度40°C时)
6.1电压绕组长期耐受110%额定电压温升不大于65°C。
6.2电流绕组能受三倍额定电流,历时5s。

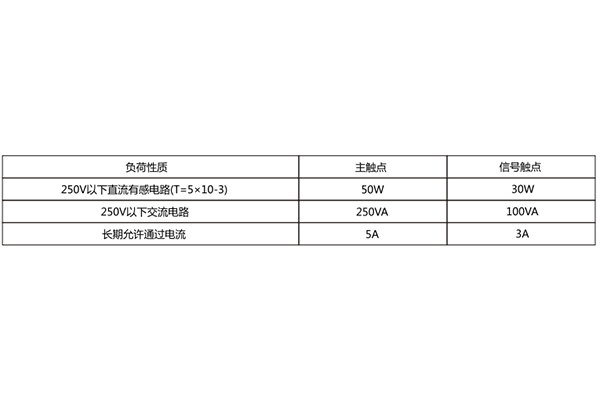

7.触点容量
8.耐湿热性能
**温度为+40°C,按交变湿热试验程序及方法, 试验2周(48h)后,用开路电压为500V的测试仪器测定,继电器各导电电路连在一起对外露的非带电金属部分及外壳之间, 以及线圈电路对触点电路之间的能电阻值不小于4MΩ。
9.绝缘强度
继电器电路与非导电金属部分和外壳及在电气上无联系的各电路之间能耐交流50HZ,电压2kV,历时1min。继电器线圈的绕组间能耐受交流50Hz电压1kV历时1min试验

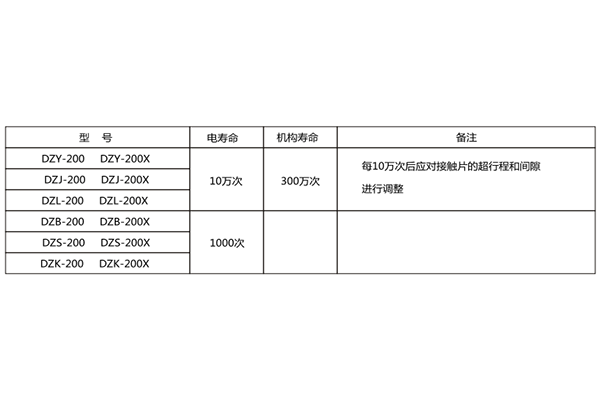

10.寿命:电寿命后仍能满足4.2-4.4条的要求。机械寿命后经过调整仍能满足4.2-4.4条的要求。

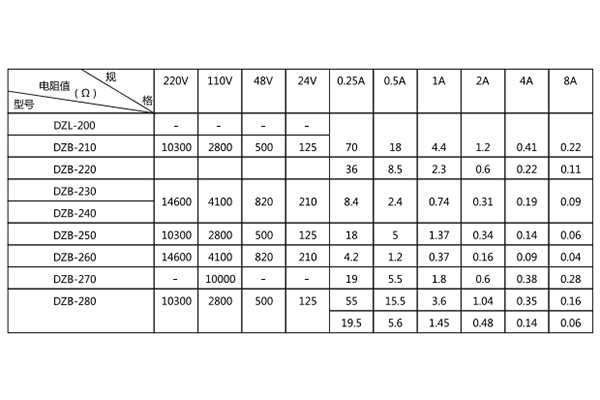

11.线圈电阻値
