DZL-212中间继电器说明书及开孔尺寸-上海上继科技有限公司

发表时间:2019-11-20 20:03 浏览次数:391 〖返回〗

DZL-212中间继电器

一、DZL-212中间继电器说明书

DZL-212中间继电器用于各种保护和自动控制装置中,以增加保护和控制回路的触点数量和触点容量。

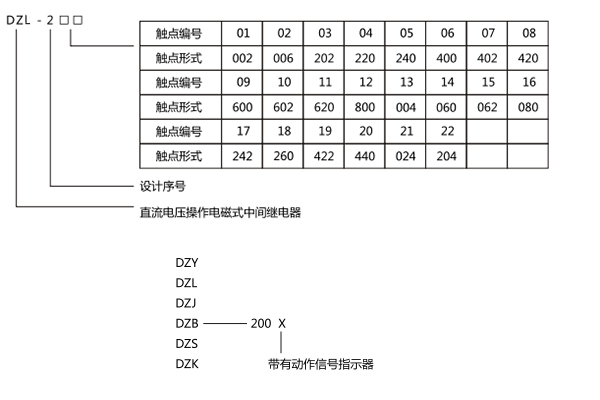

二、DZL-212中间继电器型号含义及命名

型号含义

注:本继电器外形结构采用: A11外壳,见附图3。

三、DZL-212中间继电器结构及原理

本继电器为阀型电磁式继电器。线圈装在“U”形导磁体上, 导磁体上面有一个活动的衔铁, 导磁体两侧装有两排触点弹开。在非动作状态下触点弹片将衔铁向上托起,使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时,衔铁被吸向导磁体,同时衔铁压动触点弹片,使常闭触点断开常开触点闭合,完成继电器工作。当电磁力矩减小到一定值时,由于触点弹片的反作用力矩,而使触点与衔铁返回到初始位置,准备下次工作。

2.本继电器的“U”形导磁体采用双铁心结构,即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈,而对于DZB, DZS, DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。

3.根据继电保护的中间继电器常与信号继电器同时使用的情况,本继电器X型产品附有联动的动作信号指示与复归机构,并有一对带机械保持的动合触点以接通远方信号,即完全可以将联动的信号继电器省掉,这对提高保持装置的可靠性,简化接线,降低成本是有一定意义的。

四、DZL-212中间继电器外形结构及开孔尺寸图

开孔尺寸

公司介绍:上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。拥有资深继电保护专家团队和国内**的检测仪器及校验设备。同时还引用国内外先进技术,来进行技术创新。本公司的产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上,产品远销东南亚及中东地区。产品通过国家继电保护及自动化设备质量监督检验中心检测,获得ISO9001国际质量体系认证。“科技创新,诚信务实”是公司的经营理念,本公司以高超的技术支持和对用户高度负责的售后服务赢得了输配电成套企业的信赖,且树立了良好的信誉。


上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ:1932551438


{以上内容仅供参考,上海上继科技有限公司有最终解释权}
