JC-7/12继电器-上海上继科技有限公司

一、JC-7/12继电器概述

JC-7/12继电器采用集成电路原理构成,可用于直流操作的继电保护及控制回路中,作为集中信号的主要元件。

二、JC-7/12继电器技术参数

·额定直流辅助电压;220V、110V、48V。

·动作及返回电流见表。

·**长期稳定电流见表。

·延长时间: 2-lOs,连续可调。

·触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5x104次。输出触点长期允许接通电流为5A。

·介质强度:产品各导电端子连在一起 ,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

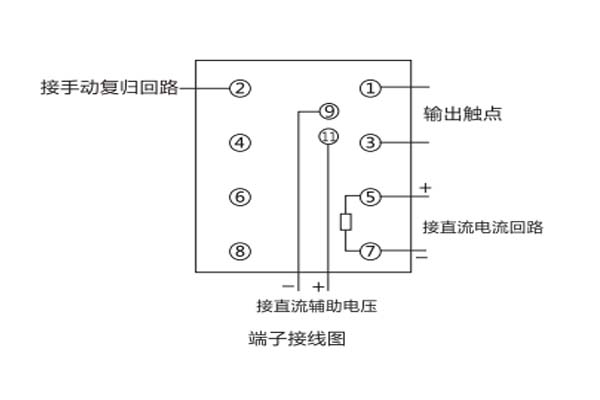

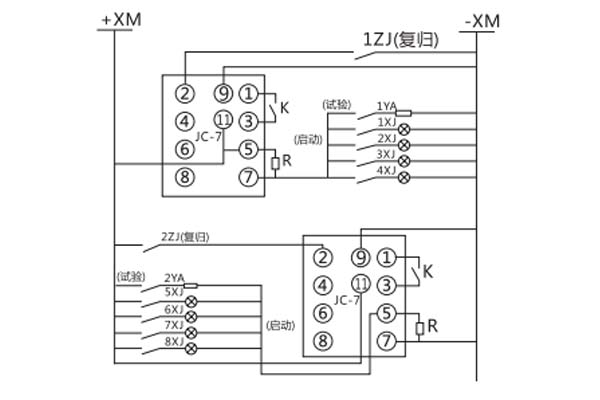

三、JC-7/12继电器接线图

四、JC-7/12继电器开孔尺寸
