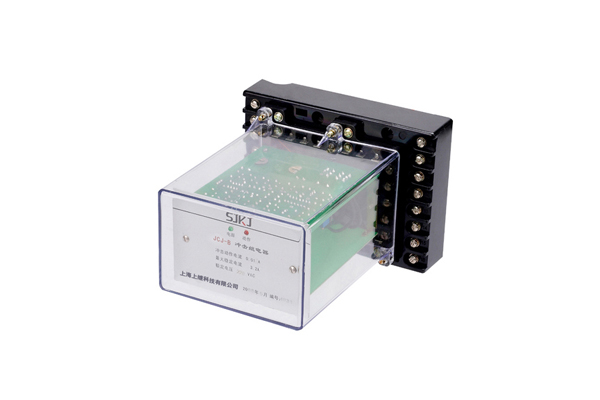

JCJ-B冲击继电器-上海上继科技有限公司

一、JCJ-B冲击继电器技术参数

1、最小冲击动作电流: 0.2A

2、**冲击动作电流: 4A

3、功率消耗:

   a、工作回路功率消耗:交流48V时≤1.5W;交流110V时≤3W;交流220V时≤5.5W

   b、启动回路功耗:冲击交流电流为4A时≤1.5W,如对冲击电流有特殊要求订货时需注明。

4、继电器绝缘电阻不小于100Ma。

5、触点容量:在电压不超过250V,电流不超过5A产品输出触点断开容量为50W。产品可靠动作及返回5X104,输出触点长期允许接通电流为5A。

6、介质强度:在基准条件下,产品各导电部分连在一起,对外露非带电金属部分及外壳之间能承受交流50HZ电压2KV、历时1min的耐压试验而无击穿或闪络现象。

二、JCJ-B冲击继电器设计特点

本继电器采用进口集成电路等电子元器件构成,具有灵敏度高、功耗小、性能稳定,即可以启动普通型白炽灯,也可以启动LED型节能信号灯 ,外部接线与老型电磁式产品基本相同,減少了现场安装工作量等优点, 是目前电力系统中***的更新换代产品 。

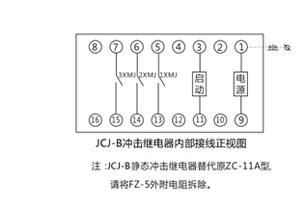

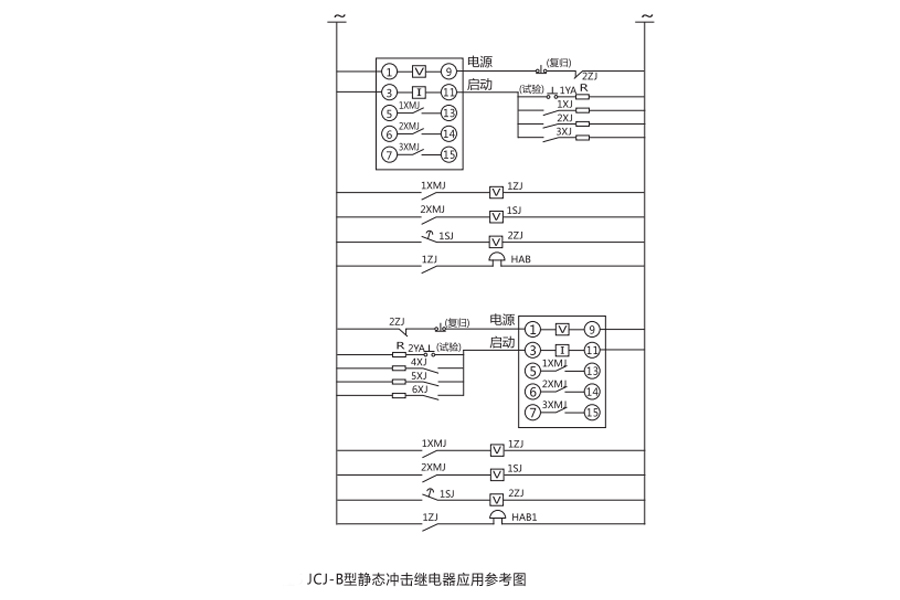

三、JCJ-B冲击继电器接线图

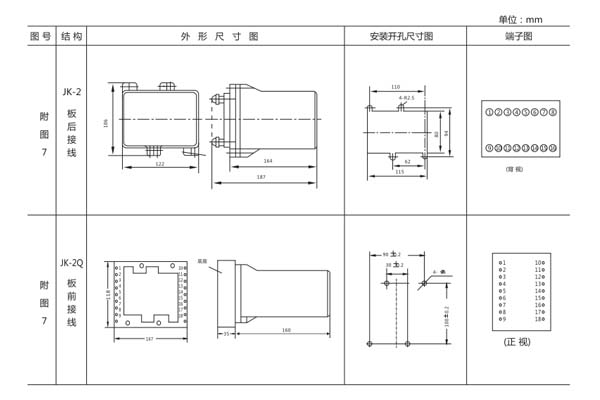

四、JCJ-B冲击继电器开孔尺寸
