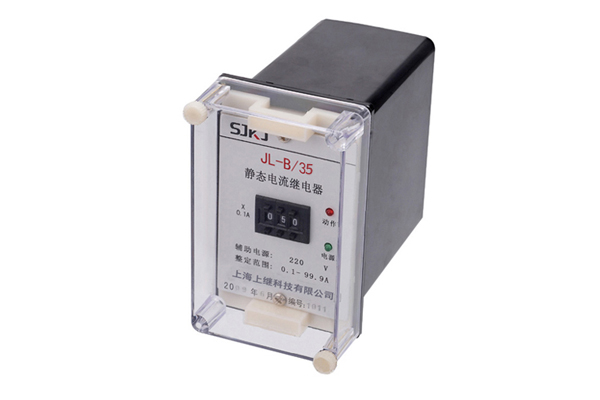

一、JL-B/35集成电路电流继电器概述

JL-B/35集成电路电压继电器作为继电保护元件，主要用于发电机、变压器、输变电、线路中，作为电力系统交流回路过负荷或 短路的启动元件，给出报警信号或切除故障。 本系列继电器采用CMOS集成电路进行运算和比较，具有精度高，整定范围宽，动作速度快，返回系数高，功耗低的特点，提供 辅助电源后，完全可替代电磁式电流继电器。还增加SJ-4新型壳体，35mm标准导轨安装，外形紧凑，安装方便等优点。

二、JL-B/35电流继电器的工作原理

当电路过流时,继电器将按反时限或定时限延时动作并切断电路,且反时限或定时限以及延时时间的长短均可依靠拨动开关来灵活选择。静态电流继电器，采用进口集成电路构成。被测量的交流电流I~经隔离变流器后，在其次级得到与被测、电流成正比的电压Ui。经定值整定后进行整流，整流后的脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo。在电平检测中Uo与直流参考电压Ue进行比较，若直流电压Uo低于参考电压，电平检测器输出正信号，驱动出口继电器，继电器处于动作状态，反之，若直流电压Uo高于参考电压Ue,电平检测器输出负信号，本继电器处于不动作状态。

三、JL-B/35集成电路电流继电器正常工作条件

1 环境温度：-10℃~+50℃

2 相对湿度：≤90%

3 大气压力：80Kpa~110Kpa

4 安装位置：任意

5 周围环境：继电器不受太阳直射，不受雨水冲洗，空气中不含导致金属腐蚀或绝缘损坏的气体或尘露，继电器在工作时，不允 许振动，搬运过程不允许撞击。

四、JL-B/35集成电路电流继电器主要技术指示

1 整定范围 0.02~9.99A，级差为0.001A      2-99.9A,级差0.1A

 其它值可按用户要求定制

2 动作时间 1.2倍整定电流，动作时间不大于25mS。

 2倍整定电流，动作时间不大于20mS。

3 返回系数 过电流继电器：0.9~0.97；欠电流继电器：1.05~1.15。

4 整定误差 小于2%。

5 功耗 继电器动作，功耗小于5W，继电器不动作，功耗小于4W。

6 触点容量 在电压不大于250V时，触点连续接通电流为5A；

 在电压不大于250V时，电路时间常数L/R为5mS的直流电路中，可断开30W。

 在电压不大于250V时，功率因数COSΦ为0.4的交流电路中，可分断200VA。

7 触点寿命 电寿命：105次， 机械寿命：106次。

8 绝缘电阻 继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不 小于300MΩ。

9 介质强度 继电器各带电端子连在一起，对外露飞带电端子或外壳之间能承受有效值为2000V，50Hz的交流电压，历时1分钟 而不击穿，不出现闪络现象。

10 抗干扰性能 继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》 。

五、JL-B/35集成电路电流继电器产品价格
