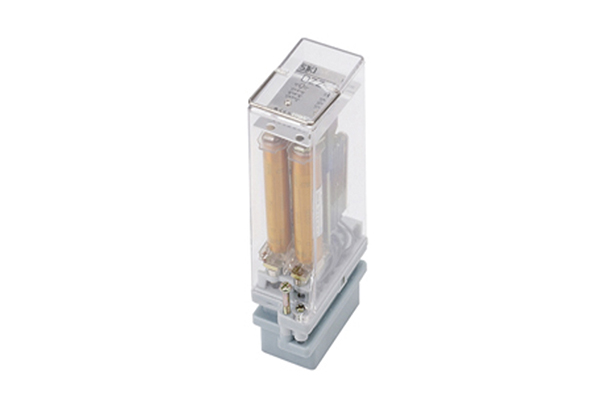

DZZ-14继电器-上海上继科技有限公司

一、DZZ-14继电器技术参数

1.动作值:<70%额定电压。

2.返回值: >5%额定电压。

3.动作时间

DZZ-11~15其动合触点不大于30ms,动断触点不大于20ms。 DZZ-11~17延时返回时l间不小于0.8s。 DZZ-11延时返回时间不小于1.5s。 DZZ-19延时动作时间不大于0.06s。

4.功耗:不大于1.6W。

5.触点能力与RXMA1型相同。

6.绝线耐压:50Hz、1min、2kV。

7.冲击电压: 5kV。

8.该继电器能承受5-15Hz中等震级的地震波)中击。

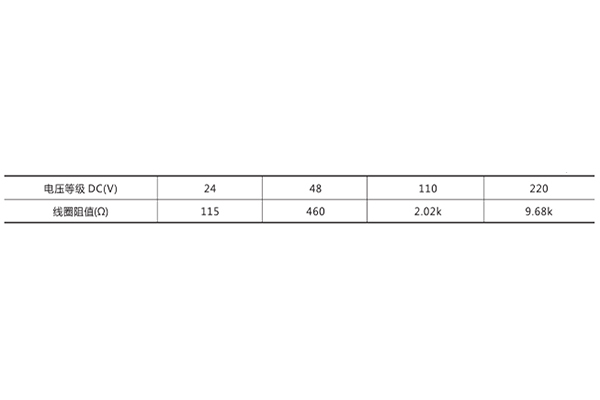

9.额定电压及线圈阻值。

二、DZZ-14继电器特点

1.体积小,对安装地位紧张有限的场合特别适用。

2.该继电器对用户既提供工业级继电器的屏面经济性,还提供保护级继电器的质量,可靠性和中等(跳闸)容量的能力。

3.该继电器可通过罩壳上的小孔拔动衔铁以试验触点动作情况。

4.线圈激励为直流。

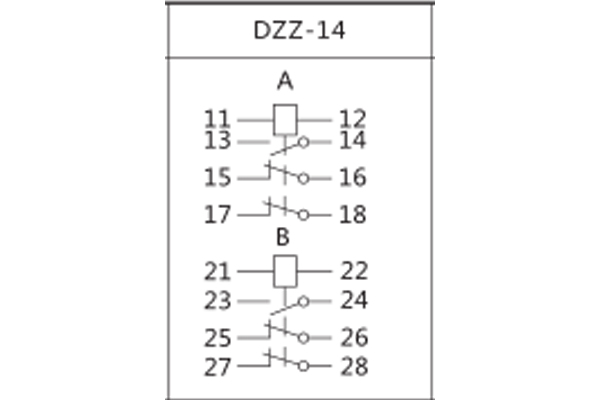

三、DZZ-14继电器接线图
