一、RXMS1-RK216565快速跳闸继电器用途

RXMS1快速跳闸继电器用于电力系统二次回路中作为出口跳闸用。

二、RXMS1-RK216565快速跳闸继电器技术参数

1.动作电压:<70%额定电压 ,保持电流<80%额定电流。

2.返回电压: >5%额定电压。

3.动作时间

3.1功耗6.8W时动合触点<4ms,动断触点<3.5ms;动合触点<8ms,动断触点<7.5ms。

3.2功耗3.5W时动合触点< 5.5ms,动断触点< 5ms。

3.3保持型继电器动合触点< 8ms。

触点长期允许通过4A电流。

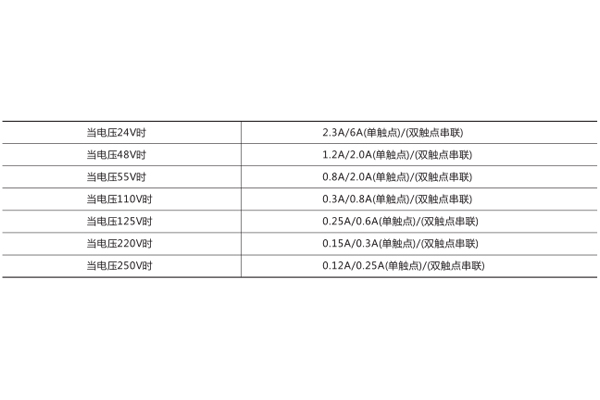

5.触点**断开容量: AC; 250V时为3A(功率因数=0.4) , 250VA。

DC 250V时为1A(L/R=40ms时) , 30W。

6.绝缘耐压: 50Hz, lmin, 2kV。

7.冲击电压: 5kV。

8.能承受5-15Hz中等震级的地震波冲击。

9.保持电流:0.5.1,2,4A。

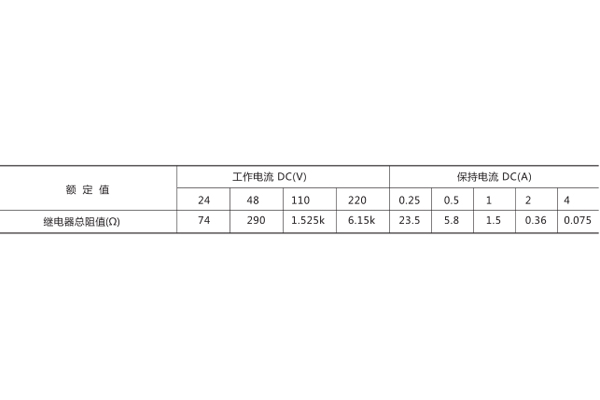

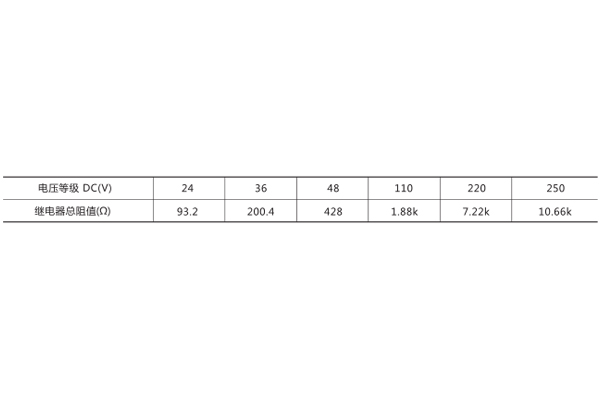

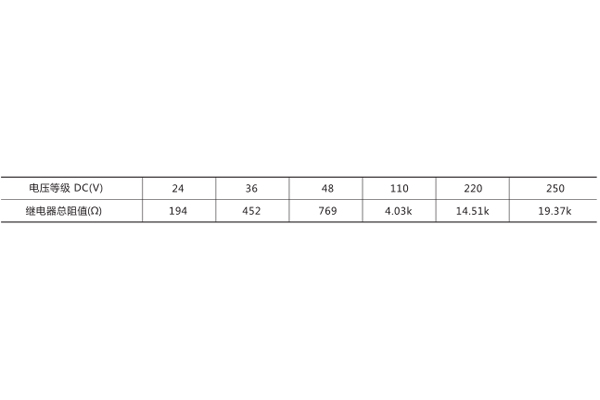

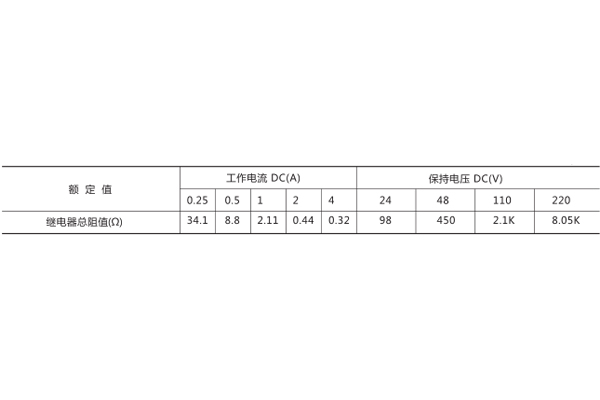

10.额定电压、额定电流及线国电阻

10.1 RK2162口口、 RK2164口口

10.2 RK216 0口口

10.3 RK216 56口口

10.4 RK21666口、 RK216 76口

三、RXMS1-RK216565快速跳闸继电器动作原理

RXMS1快速跳闸继电器为电磁式继电器,由电磁系统,接触系统及支架三部分组成。吸片自然安装于磁轭的固定轴销上,活动非常灵活,反作用力靠触点簧片的反力来实现,这种结构可保证继电器动作可靠、快速及低功耗。触点采用双触点接触原理,使继电器的接触可靠性提高并降低了接触电阻,提高了触点的通断能力。继电器外壳采用引进的Combiflex凸出式模数插入结构。
