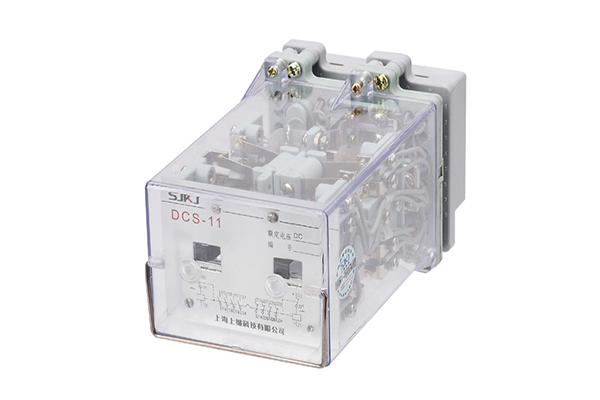

DCS-11双位置继电器-上海上继科技有限公司

一、DCS-11双位置继电器特点

1.体积小,拆装方便,能安装在位置紧张有限的场合。

2.用于需要大容量双稳态触点的工业控制和其它控制上,在电流互感器二次侧和跳闸上要求多切换。

3.线圈回路串有切断触点。消除了持续的功耗,从而限制了热量积累及减轻控制电源的负载。

4.线圈激励有交流和直流两种。

二、DCS-11双位置继电器动作原理

该大容量双位置继电器是靠永久磁铁锁定的双稳态继电器。该继电器由磁系统,接触系统,支架三部分组成, 磁系统由左右二个线圈,中间柱永久磁铁及铁芯组成双口磁回路,当左右二个线圈中的一个线圈通电激励时,线圈产生的磁场对永久磁铁产生斥力,使衔铁转换到另一侧由磁铁锁定并带动触点转换。触点采用桥式接触,断开容量较大。外壳采用引进的Combiflex凸出式模数化插入结构。

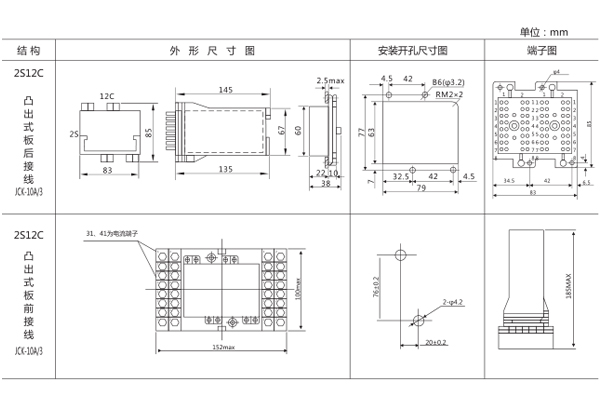

三、DCS-11双位置继电器安装尺寸

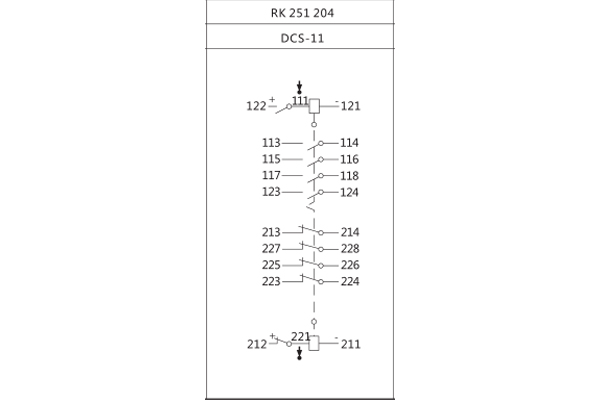

四、DCS-11双位置继电器接线图
