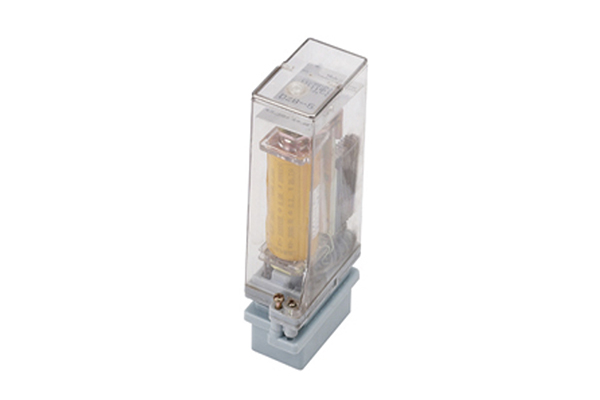

DZB-554中间继电器-上海上继科技有限公司

一、DZB-554中间继电器技术参数

1.动作电压≤70%额定电压,动作电流≤80%额定电流。

2.保持值:电压≤70%额定电压,电流≤80%额定电流。

3.返回> 5%额定值。

4.动作时间<40ms。

5.线圈功耗:电压线圈≤4W,电流线圈≤2W。

6.触点长期通过5A电流,并允许通过50A电流时间1s或通过25A电流时间4s。

7.触点能力与RXMA1型相同。

8.绝缘耐压50Hz, lmin, 2kV。

9.冲击电压5kV。

10.能承受5-15Hz中等震级地震波冲击。

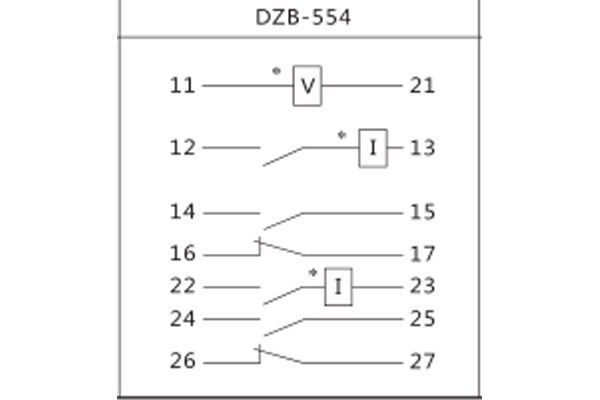

二、DZB-554中间继电器接线图

三、DZB-554中间继电器特点

1.能提供7付动合、动断及转换触点,结构紧法。

2.通过罩壳上的小孔拔动衔铁,可以试验触点动作情况。

3.继电器可以电压起动电流自保(最多有三个电流绕组)。

4.线圈激励为直流。
