JSJ-4延时继电器-上海上继科技有限公司

一、JSJ-4延时继电器使用方法

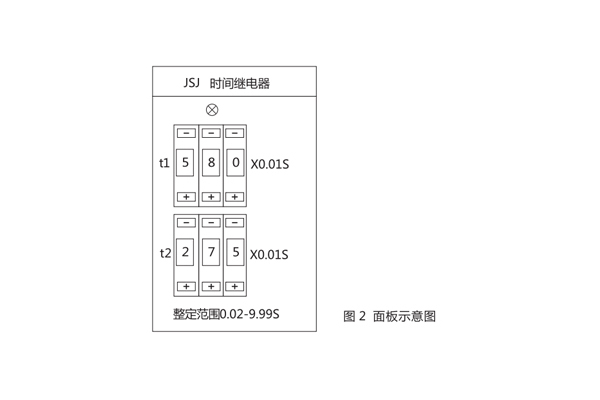

该交流断电延时继电器面板图如图2所示,图中上部三位数字开关整定执行继电器K1的延时返回时间t1 ,下部三位数字开关整定执行继电器K2的延时返回时间t2,开关的三位数字乘以0.01S即为时间整定值。例如三数字置数为580,则时间整定值=580x0.01S=5.8S。 t1和t2的整定数值可以相等,也可以不相等。

二、JSJ-4延时继电器技术参数

1.额定电压:交流380V、220V、110V、100V。

2.额定频率: 50Hz或60Hz。

3.保证继电器触点可靠通电动作所需电压不大于70%额定电压。

4.保证继电器可靠断电返回的电压不小于10%额定电压 。

5.在额定电压下继电器断电延时返回的延时误差,在整定范围内不超过0.1%整定值+10ms。

6.在额定电压下继电器断电延时的变差不超过0.1%额定值+10ms。变差是指继电器在同一时间整定点上测量五次,实测时间的**值与最小值之差。

7.两付延时返回的触点可各自独立整定,时间整定范围均为0.02s-9.99s,而延时整定值可以不同或相同。

8.在额定电压下继电器消耗的功率不大于4VA。

9.继电器允许长期承受110%额定电压。

10.继电器在电压不大于250V、电流不大于1A(时间常数T=5ms±0.75ms直流有感电路中) ,触点断开容量为30W,在电压不大于250V,电流不大于1A,功率因素COS(p=0.4±0.1的交流电路中,触点断开容量为150VA。

11.继电器各电路与外露的非带电金属部分之间应能承受有效值2kV,输入电路和触点之间应能承受1kV, 50Hz交流电压,历时1min实验,应无绝缘击穿或闪络现象。

12.继电器能在-10°C~40°C温度范围内可靠工作。

13.继电器机械寿命105次,电寿命104次。

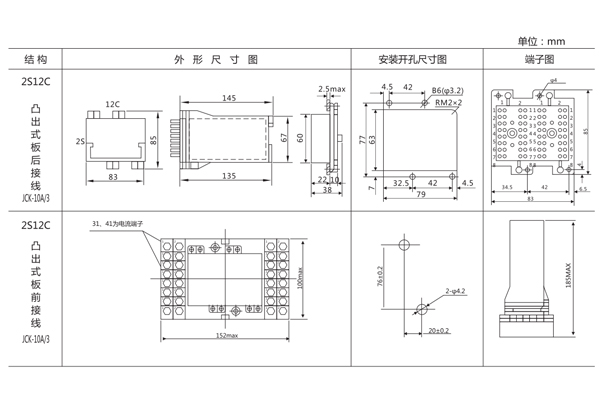

三、JSJ-4延时继电器安装尺寸
