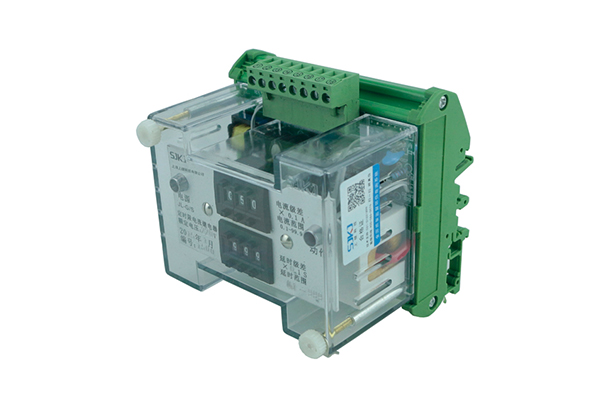

一、JL-G/S端子排静态定时限电流继电器概述

JL-G/S端子排静态定时限电流继电器用于电动机、发电机、变压器和输电线路中，作为电力系统交流回路的过电流保护或过负、短路的启动元件，给出报警信号或切除故障。

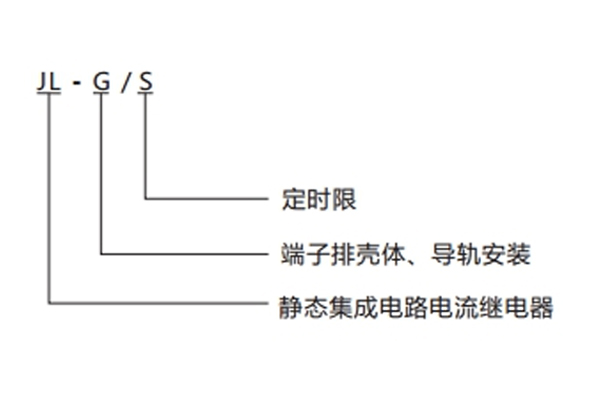

二、JL-G/S端子排静态定时限电流继电器型号分类及含义

三、JL-G/S端子排静态定时限电流继电器工作原理

本系列继电器是静态型复合继电器，复合了一个电流继电器，一个时间继电器；采用进口集成电路进行运算比较和延时; 数码整 定,电流和延时分别用三位拨码开关整定，整定范围宽，级差小，整定方便又直观; 精度高误差小、无需校验、动作速度快、返回系数 高、功耗低辅助电源采用开关电源变换,交直流通用, 工作电压范围大,接线简单， 可以卡在 35mm 标准导轨上,安装方便体积小的特点。

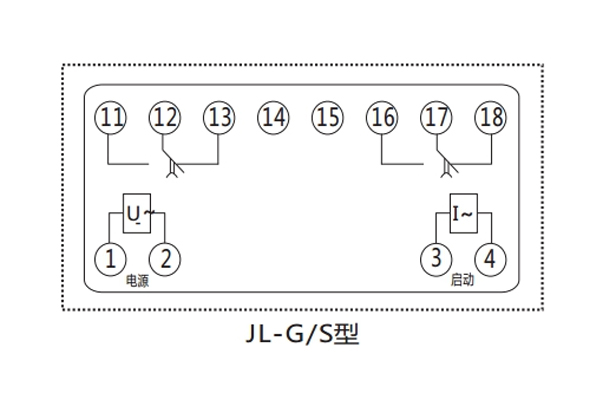

四、JL-G/S端子排静态定时限电流继电器内部端子外引接线图(正视)

五、JL-G/S端子排静态定时限电流继电器主要技术参数

1、电流整定范围: 0.1~99.9A， 整定级差0.1A; 0.02~9.99A，整定级差0.01A; 2、延时整定范围: 0.05~9.99s，整定级差 0.01S； 0.1~99.9s，整定级差0.1s； 1~999s，整定级差: 1S；

3、返回系数: 不小于0.90

4、电流误差: 电流整定平均误差≤±3％，平均误差=( 5次测量平均值-整定值)/整定值×100%

5、延时误差: 10秒内误差:≤±(1‰+10ms)；10秒以上误差:≤±(1%+10ms)

6、功率消耗: 辅助电源≤5VA；启动电源≤1VA。

7、绝缘电阻: 继电器各带电端子对外露非带电端子或外壳之间, 用开路电压500V的兆欧表测量，绝缘电阻＞300MΩ。

8、介质强度: 继电器各带电端子对外露非带电端子或外壳之间,能承受2KV(Hz的交流电压，历时1分钟无击穿或闪络现象。

9、抗干扰性: 符合DL478-92 <<静态继电保护装置及安全自动装置通用技术条件>>和GB7261GB6261<<静态继电器及保护装>>中的有关规定。

10、触点容量：在电压不超过 ，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中 ，断开容量为50W；在电压不超过250V，电流不超过2A，功率因数为COSφ=0.4±0.1的交流电路中，断开容量为25VA 。输出触点在上述规定的负荷条件下，产品能可靠动作及返回万次。输出触点长期允许接通电流为5A。

11、触点寿命: 电寿命105次，机械寿命106次

12、返回时间：≤25ms(从1.2倍整定值到0.5倍整定值)

13、辅助电源: AC/DC 48 V,110V,220V;订货时请注明其它电压等级可订做。（交直流通用）
