DL-21CE电流继电器技术参数及说明书-上海上继科技有限公司

一、DL-21CE电流继电器的说明书

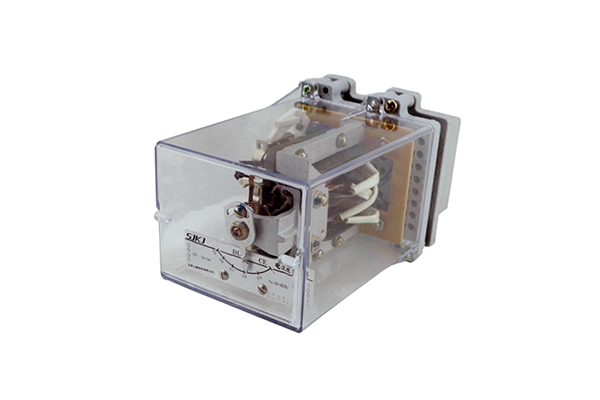

DL-21CE电流继电器(以下简称继电器)用于发电机、变压器及输电线路的过负荷和短路的继电保护线路中，作为起动元件。

二、DL-21CE电流继电器的原理

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

三、DL-21CE电流继电器的技术参数

●动作误差：不大于6％。

●动作时间：1.1倍实测动作值时不大于0.12s 2倍实测动作值时不大于0.04s

●动作一致性：不大于5％。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

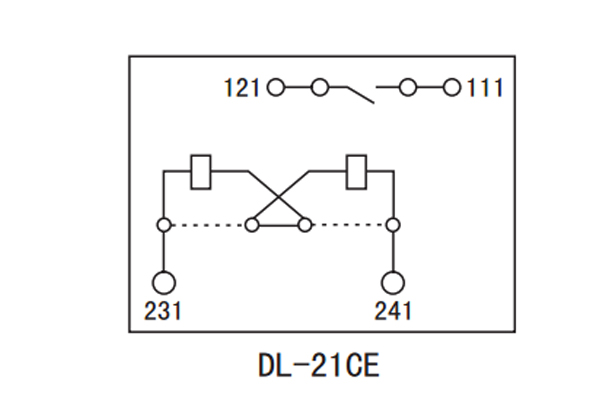

四、DL-21CE电流继电器的接线图
