一、DL-22CE电流继电器的概念

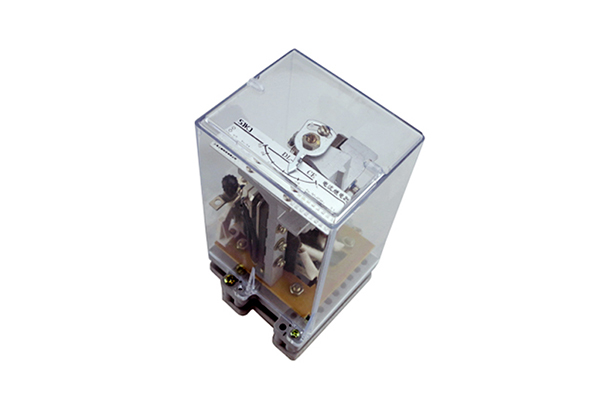

DL-22CE电流继电器(以下简称继电器)用于发电机、变压器及输电线路的过负荷和短路的继电保护线路中，作为起动元件。

二、DL-22CE电流继电器的结构

1. 继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。

2. 继电器**的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。

3. 继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。

三、DL-22CE电流继电器的产品参数

●动作误差：不大于6％。

●动作时间：1.1倍实测动作值时不大于0.12s 2倍实测动作值时不大于0.04s

●动作一致性：不大于5％。

●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

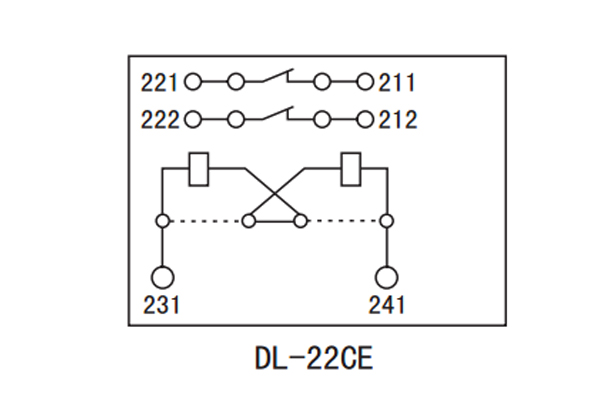

四、DL-22CE电流继电器产品内部接线及外引接线图

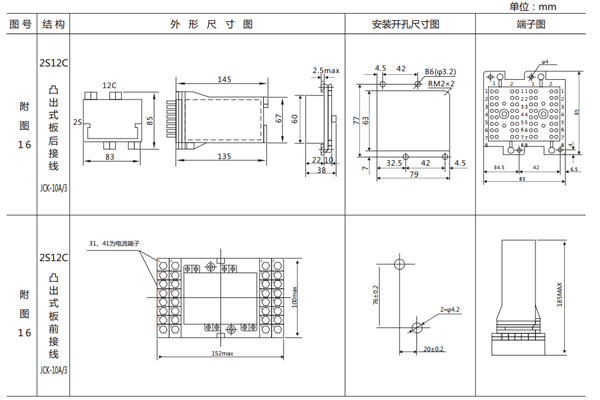

五、DL-22CE电流继电器外形尺寸开孔图
