DL-32电流继电器应用范围及接线图-上海上继科技有限公司

一、DL-32电流继电器应用范围

DL-32系列电流继电器，用于电机、变压器和输电线的过负荷和短路保护线路中，作为起动元件。

二、DL-32电流继电器技术参数

1. 触点的数量，见表1。

2.按整定值的范围来分：每整定值的动作误差不大于±6％，见表2。

3.继电器刻度极限误差不大于6%。
  4.动作值的变差不大于6%

5.对于DL-31、32、33、34电流继电器的返回系数不小于0.8，**整定电流为200A的不小于0.7。
  6.动作时间

6.1在1.1倍动作值时，动作时间不大于0.12s；在2倍动作值，动作时间不大于0.04s。

7.过电流能力：线圈串联，从整定值均匀地上升至表3中所列的**电流时，继电器不应有使得动合触点不工作的振动。经五次后，继电器仍能满足本技术条件的要求。

8.过电流：继电器当加1.75倍整定值或更高时继电器的动合触点应无抖动地闭合。

9.当无外来的碰撞和振动时，继电器的各整定(第一点除外)位置上的工作电流为0.6整定值时，其动断触点应可靠地闭合电路。
  10.在动作和返回电流下：继电器的可动系统不应当停滞在中间位置。
  11.当周围空气的相对湿度不大于85％，继电器的电路对外壳(外壳上的非导电金属部分)的绝缘电阻，用500V兆欧表测量应当不小于300MΩ。

12.继电器的导电部分对外壳(外壳上的非导电金属部分)的绝缘，能耐受50Hz交流电压2kV历时1min的试验。

13.触点断开容量：当电压不大于250V及电流不大于2A时，触点的断开功率，在具有电感负荷的直流电路(时间常数不大于5×10-3s)中为50W，在交流电路中为250VA。
  14.功率消耗在最小整定值处，继电器的线圈所消耗的功率不超过表4的数据。
  15.当周围介质度为+40°C时，继电器在表2和表3所示的长期允许电流，电压下长期工作时，不会有绝缘和其他电气元件的损坏，而线圈的温升不大于65°C。
  16.寿命：继电器电寿命500次，机械寿命为5000次。

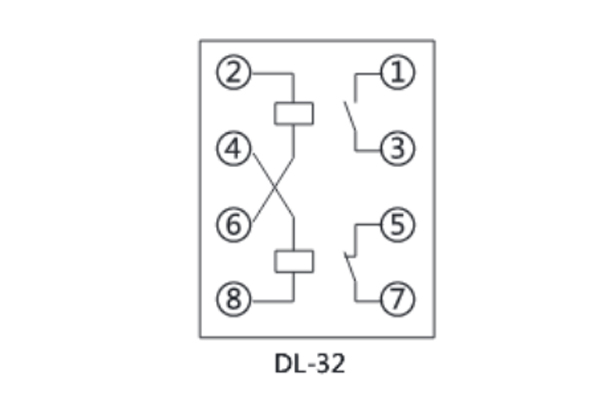

三、DL-32电流继电器的接线图

四、DL-32电流继电器产品的外形尺寸图
