一、JSL-11系列静态定时限过流继电器说明书

1、JSL-11系列静态定时限过流继电器(以下简称继电器)适用于城市和农村电力网供电线路、变压器，电机的过负荷和短路保护。

2、本继电器为集成电路静态继电器, 采用数码开关整定电流值，直观方便，改变整定值无须检验，整定范围为2.0-9.9A级差为0.1A； 精度高、功耗小，动作时间快、返回系数高，其结构与GL系列过流继电器相同。

3、本继电器的使用, 对交流操作的开闭所和高配用户中特别解决了：满足电力部压缩时间级差反措要求，克服了反时限交流操作保护 装置与大电网定时限保护不相配合的致命弱点，避免了因用户故障造成保护越级跳闸进而扩大事故；采用数码开关设置定值的定时限保护， 消除了原反时限特性继电器在定值计算，上下级配合及调试中带来的大量繁琐的工作量，极大的方便了工作人员的设计和现场工作。

二、JSL-11系列静态定时限过流继电器工作原理

1. 继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。

2. 继电器**的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。

3. 继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。

三、JSL-11系列静态定时限过流继电器正常工作环境

1、环境温度：－10℃～＋50℃；

2、相对湿度：不大于90％；

3、大气压力：86kPa～106kPa；

4、使用地点不出现超过GB/T14537规定的严酷等级为1级的振动。

5、周围环境：不允许有阳光直射、雨和水的冲洗，无爆炸危险的介质，不应含有能腐蚀金属、破坏绝缘和表面涂覆层的介质及导电介 质，不允许有明显的水气，不允许有严重的霉菌存在。

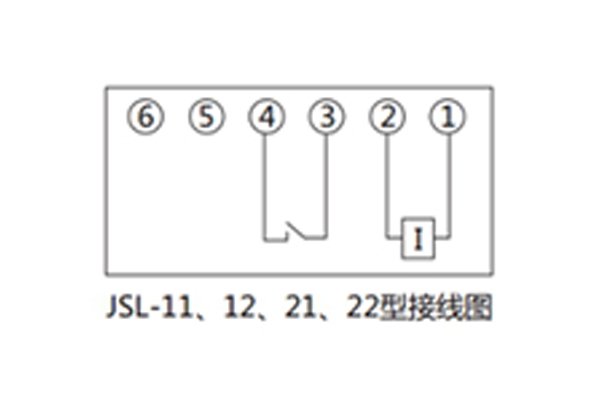

四、JSL-11系列静态定时限过流继电器时间校验接线图

五、JSL整定方法和使用注意事项

 1、起动电流整定：起动电流整定开关为最左一组拨码开关(共两个)，左面一个表示1A，右面一个表示0.1A。若其值为5和6，则其整定值为

5.6A。注意其范围为无辅助电源产品2.0～9.9A，级差是0.1A。

 2、延时整定：延时整定选择开关为最右一组拨码开关，用来选择延时时间，其倍率为0.01，若其值为777，则延时时间为7.77S。

 3、速动倍率整定:速动倍数选择开关为中间一组拨码开关，其范围2～9.9，拨码左边一个表示1.0级，右边一个表示0.1级。当其值为30时则为3倍。若设定电流为2.6A，速动电流为3倍，则当电流达到3×2.6=7.8A时，会不经延时而直接动作。注意，无辅助电源产品速动后断电方可返回。

六、JSL-11系列静态定时限过流继电器安装和接线须知

对于无辅助电源的产品：

 1、为确保继电器在使用中性能稳定及质量可靠，在使用之前一定要进行检查和测试。方法如下：

 a、从包装盒中取出继电器。

 b、检查继电器外观是否完好，壳内有无凝露，内部元件器有无损坏。

 c、确定继电器无损坏后，方可进行各项测试及通电检查。

 d、检查测试内容可根据实际情况而定, 包括整定值、延时时间、绝缘、耐压等内容，检查方法应遵循说明书中有关技术指标的规定。

 2、检查测试结束后，即按以下步骤进行安装。

 a、首先应熟悉继电器的各接线端子，再检查安装尺寸是否匹配。

 b、根据使用要求接好外部接线。

 c、经检查确信接线无误后，方可对电路进行通电试验，以检查其功能是否正确。

 3.为确保安装正确可靠，安装结束后应进行仔细检查。检查内容包括：继电器放置是否平稳；罩壳是否有破损；螺钉、螺母是否有松动；接线是否牢固等。检查确信正常后，方可投入使用。
