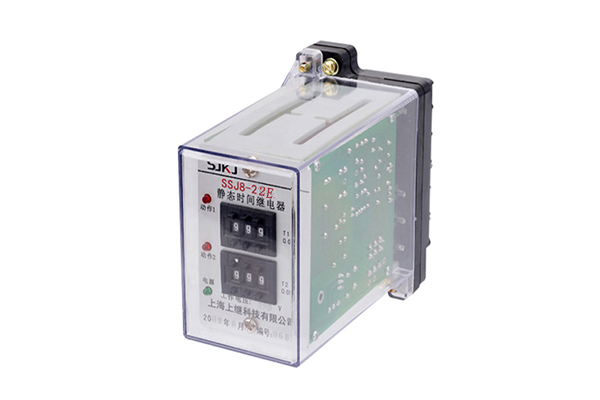

一、SSJ8-22E高精度时间继电器开孔尺寸

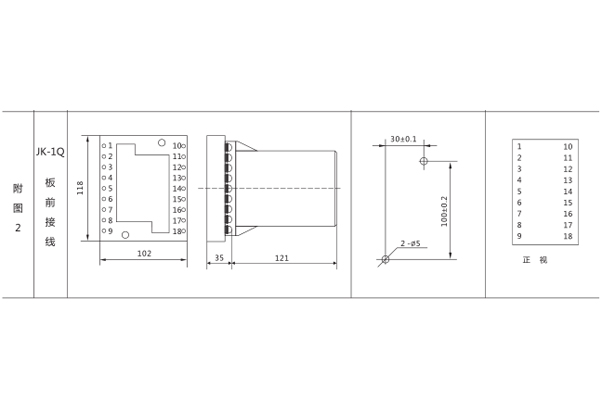

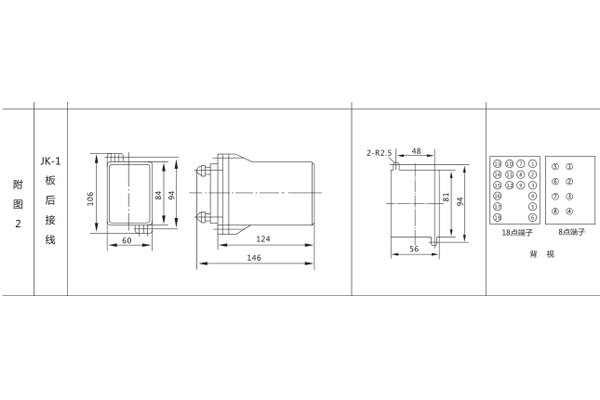

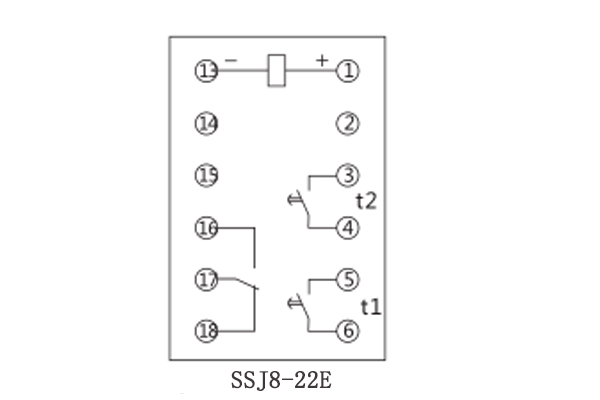

二、SSJ8-22E高精度时间继电器技术要求及接线图

1.延时范围

A： 0.04~9.99S级差为0.01S

B： 0.1~99.9S级差为0.1S

C：1~999S级差为1S

D：1~999M级差为1M

E：1~999H级差为1H

2.延时一致性在基准条件下：

a)延时整定为0.04s~0.99s时，一致性不大于3ms；

b)延时整定大于或等于1s时，一致性不大于(0.1%整定值+3ms)；

3.延时整定误差在基准条件下，平均误差不大于(0.1%整定值±3ms)。

4.返回时间:继电器返回时间不大于25ms。

5.功耗:在额定电压下，继电器功率消耗不大于10W。

6.触点性能在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流电路中，断开容量为30W；在电压不超过250V，电流不超过5A，功率因数为COSφ=0.4±0.1的交流电路中,断开容量为250VA。 继电器的电寿命为104次。

7.介质强度

继电器各导电路对外露的非带电金属部分及外壳之间，应能承受2kV（有效值）, 50Hz的交流试验电压，历时1min的试验，应无绝缘击穿或闪络现象。

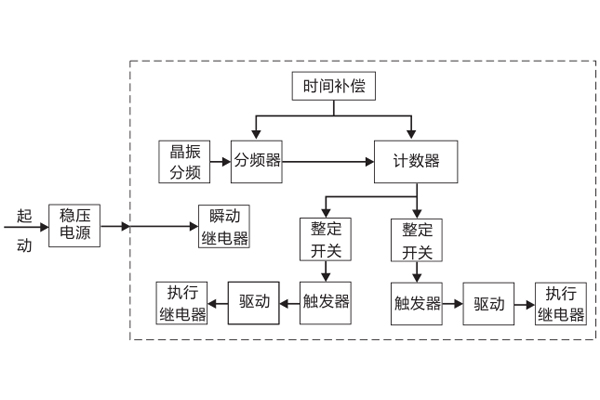

三、SSJ8-22E高精度时间继电器工作原理

本继电器为静态型数字式时间继电器，采用进口CMOS集成电路构成，利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。

继电器一旦施加额定电压，内部瞬动继电器动作并出口，同时使晶体起振，产生时钟脉冲，经分频后由计数器计数，当所计脉冲数达到延时整定值时，触发器翻转，驱动执行继电器动作出口。
