一、JGL-83/II二相静态反时限过流继电器概述

JGL-83/Ⅱ二相静态反时限过流继电器（定时限和反时限的总称）适用于电网供电系统中作为变压器、电机等主设备以及输配电系统中出现过负荷或短路故障时，该产品能按预定的时限可靠动作，并发信号或跳闸切除故障部分。保护设备及输配电系统安全。该产品针对A、C保护，集众多功能于一体。是目前我国电力行业**有代表性推广更新换代产品。

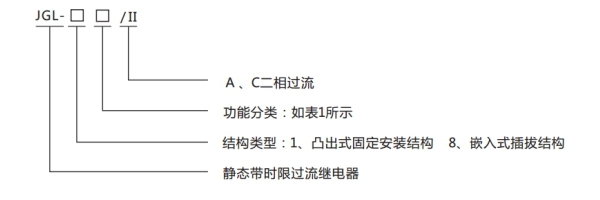

二、JGL-83/II二相静态反时限过流继电器型号分类及含义

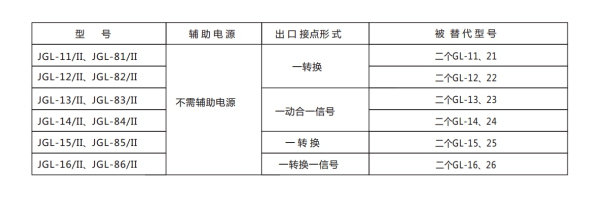

表1：JGL-13/Ⅱ二相静态反时限过流继电器型号分类及含义型号与被替换老型号对照表

三、JGL-83/II二相静态反时限过流继电器工作原理

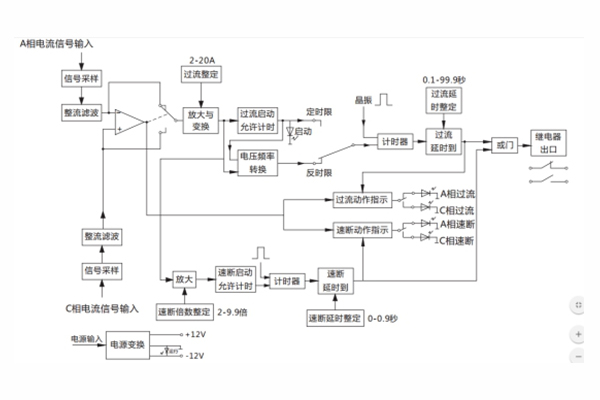

该产品为集成电路带时限过流继电器，原理方框图如图2所示。可将A、C二相过流信号同时输入，二相电流具有相同的整定条件，该继电器具有自动选择二相中故障较严重的一相作为保护对象并把信号进行运算处理，来决定继电继输出动作情况。继电器动作后， 有动作指示并记忆故障是A相还是C相特性，便于值班人员进行分析。

四、JGL-83/II二相静态反时限过流继电器主要技术条件

1、额定值：50HZ交流5A，波形畸变不超过2%。

2、过流整定范围：2-10A，级差为0.1A。电流整定误差不大于±3%。

3、速断倍数整定范围：2-9.9倍,级差为0.1倍。电流速断整定误差不大于±4%。 4、速动动作时间：继电器任一整定值上在1.2倍速动电流时动作时间不大于50ms。

5、返回系数：不小于0.85。

6、功率消耗：在额定电流时功率消耗不大于8VA。

7、触点接通容量：在直流电压不超过250V时，该产品触点能连续接通电流为10A。

8、触点断开容量：在电压不超过250V的感性负荷中，该产品触点能分断容量为50W。

9、介质强度：在标准试验条件下，各导电部分连在一起对外露非带电金属部分及外壳之间应能承受交流有效值 2000V/50HZ的试验电压， 历时1min无绝缘击穿或闪络现象。

绝缘电阻：继电器各导电部分对外露非带电金属部分及外壳之间，

10、绝缘电阻：在标准试验条件下，继电器各导电部分对外飞带电金属部分及外壳之间，用开路电压为500V的测试仪测其绝缘阻值应不小于20MΩ。
