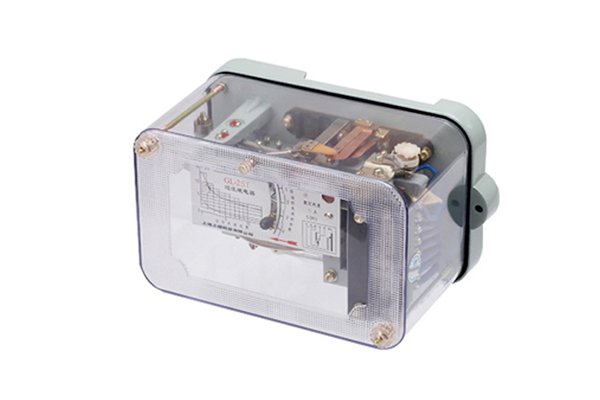

一、GL-25T过流继电器应用范围

GL-25T过流继电器反时限过流继电器（以下简称继电器）具有反时限特性，应用于电机、变压器等主设备以及输配电系统的继电保护回路中。当主设备或输配电系统出现过负荷及短路故障时，该继电器能按预定的时限可靠动作或发出信号，切除故障部分，保证主设备及输配电系统安全。

二、GL-25T过流继电器技术参数

1.继电器的额定电流与整定范围见表1。

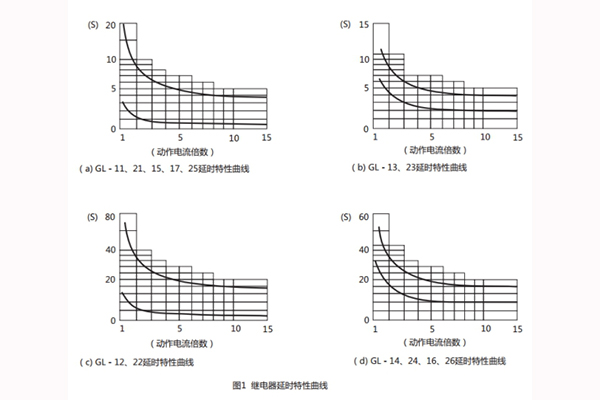

2.继电器的延时特性曲线见图1。

3.继电器线圈的长期允许电流为110%额定电流。

4.继电器的返回系数，对于GL-11、12、21、22型应不小于0.85，对于GL-13、14、15、16、17、23、24、25、26型应不小于0.8。

5.当电流为继电器的整定电流时，继电器的功率消耗不大于15VA。

6.触点性能

a、动合主触点性能

动合主触点在电压不大于250V时，能接通直流或交流5A，但是断开它所接通的电路，应当由其它触点担任（例如由开关的辅助触点）。

b、动断主触点性能

直流有感（τ＝5ms）回路，U≤250V I≤0.5A，为50W；交流（cosΦ=0.4）回路；U≤250V I≤2A，为250VA。

如果被控电路系由变流器供电并与继电器主触点并联，且当电流为4A时，其总阻抗不大于4Ω，则继电器的主触点在电流不大于50A情况下能够将这个电路分流接通与分流断开。

c、过流转换主触点性能

继电器的过流转换主触点控制电路由变流器供电，且其阻抗值在电流为3.5A时不大于4.5Ω，当电流增至150A时，继电器主触点能够将这个电路分流接通与分流断开。

d、信号触点性能

继电器的动合信号触点，在电压不大于250V时能接通或断开电流不大于0.2A的直流无感电路或电流不大于0.5A交流电路。

7、热性能要求

当环境温度为40℃时，继电器绕组线圈长期承受110%额定电流，其**允许温升不超过65℃。

8、绝缘电阻不小于300MΩ。

9、介质强度

继电器所有电路对外壳和非带电的金属部分，以及在电气上无联系的各电路之间的应能承受2kV（有效值）50Hz交流试验电压，历时 1min，无绝缘击穿或闪络现象。

10、寿命

GL-11~14、21~24型继电器机械寿命为5000次，电寿命为500次；

GL-15、16、17、25、26型继电器机械寿命为500次，电寿命为50次。

11、重量约为4kg。

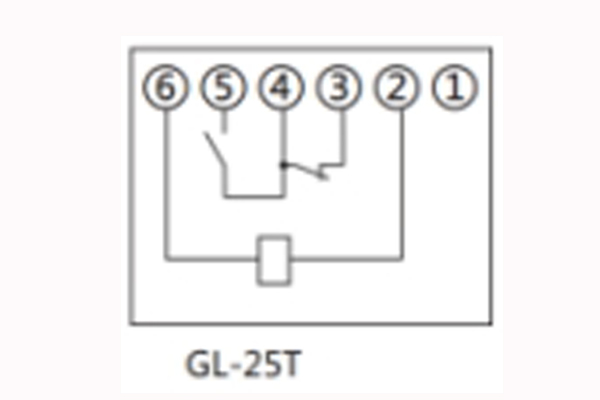

三、GL-25T过流继电器接线图

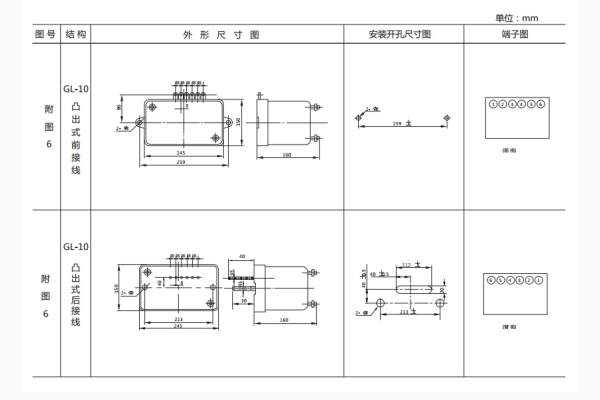

四、GL-25T过流继电器开孔尺寸
