LL-11过流继电器说明书及接线图-上海上继科技有限公司

一、LL-11过流继电器的说明书

LL-11过流继电器(以下简称继电器)应用在交流电力系统中，用于电机变压器、输电线的过负荷和短路保护。

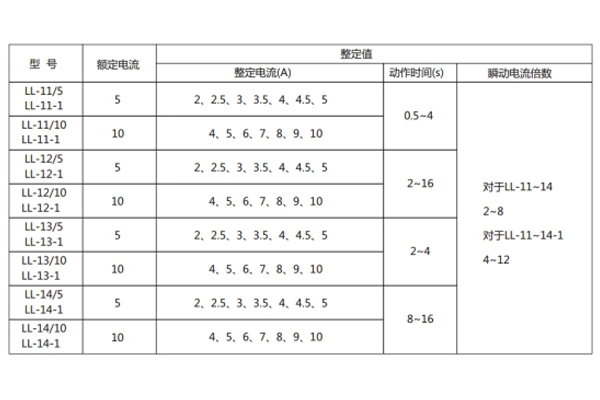

二、LL-11过流继电器的参数

注：特殊规格LL-10-1(11-1、12-1、13-1、14-1)瞬动电流倍数4-12，其余参数与LL-10系列对应；继电器的电流线圈允许长期通过

110%额定电流。

 ●返回系数：使启动触点QJ返回原来位置的**电流与动作电流之比不小于0.85

 ●功率消耗：当电流为继电器的动作电流整定值时不大于10VA。

三、LL-11过流继电器的整定范围

a、在整定值范围内，整定平均误差的绝对值不大于3%；平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在标准条件下，同一整定值上测量的5次动作值的**值和最小值应不大于4%。c、在-10℃50℃的温度下，任一整定点误差的绝对值应不大于整定值的5%。d、在辅助电压80～110%变化范围内，任一整定值整定误差的绝对值应不大于4%。

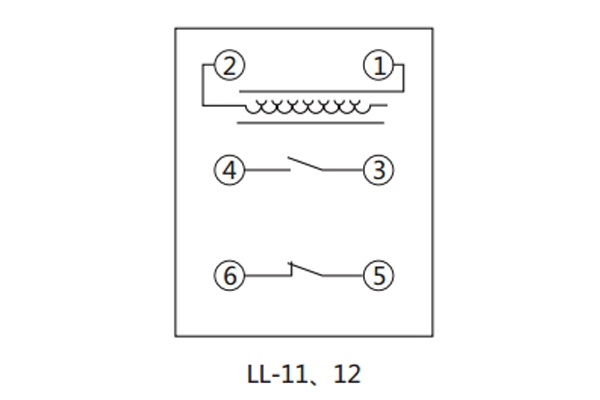

四、LL-11过流继电器的接线图
