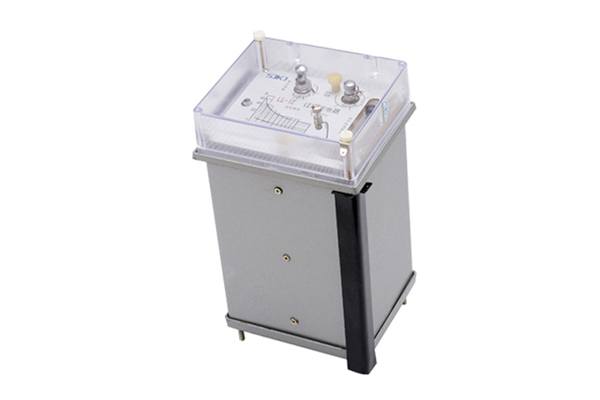

一、LL-12过流继电器的应用范围
LL-11过流继电器(以下简称继电器)应用在交流电力系统中，用于电机变压器、输电线的过负荷和短路保护。
二、LL-12过流继电器的技术条件

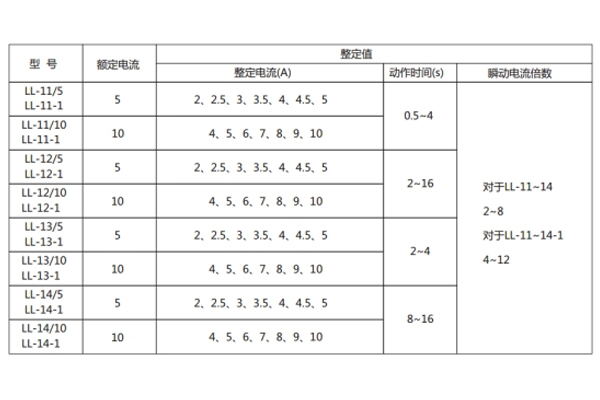

注：特殊规格LL-10-1(11-1、12-1、13-1、14-1)瞬动电流倍数4-12，其余参数与LL-10系列对应；继电器的电流线圈允许长期通过
110%额定电流。
●返回系数：使启动触点QJ返回原来位置的**电流与动作电流之比不小于0.85
●功率消耗：当电流为继电器的动作电流整定值时不大于10VA。
三、LL-12过流继电器的原理
当电路过流时,继电器将按反时限或定时限延时动作并切断电路,且反时限或定时限以及延时时间的长短均可依靠拨动开关来灵活选择。静态电流继电器，采用进口集成电路构成。被测量的交流电流I~经隔离变流器后，在其次级得到与被测、电流成正比的电压Ui。经定值整定后进行整流，整流后的脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo。在电平检测中Uo与直流参考电压Ue进行比较，若直流电压Uo低于参考电压，电平检测器输出正信号，驱动出口继电器，继电器处于动作状态，反之，若直流电压Uo高于参考电压Ue,电平检测器输出负信号，本继电器处于不动作状态。

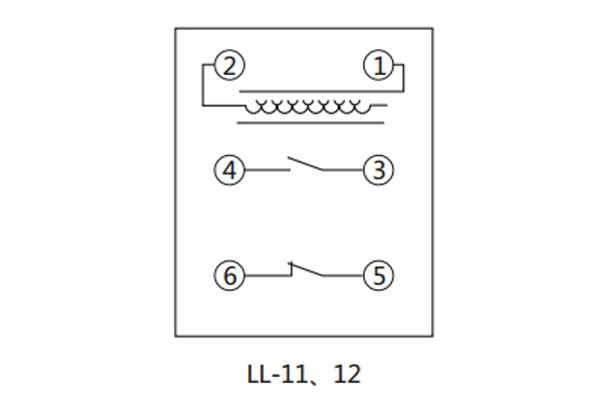

四、LL-12过流继电器的接线图

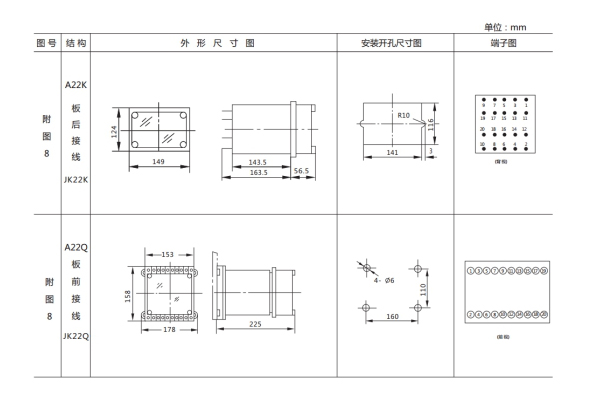

五、LL-12过流继电器的开孔尺寸
