三相电流继电器用途

HJL系列集成电路电流继电器，主要用于发动机、变压器和输电线的继电保护装置中，作为电力系统、交流回路三相、双相及单相过负荷或短路保护的启动元件。以及零序电流报警或需要过电流保护的电器电路中切除故障，可替代常规DL、JL、WL系列电流继电器，是更新换代的理想产品。

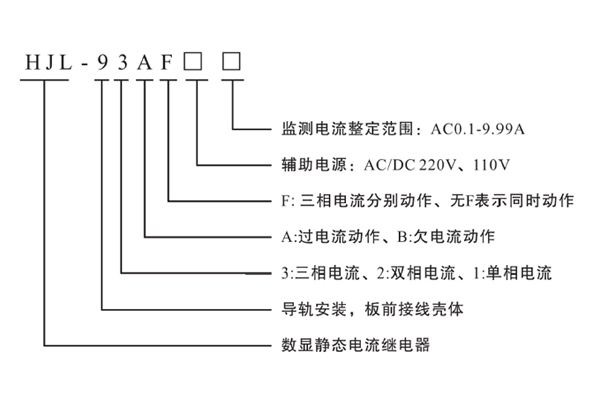

三相电流继电器命名及含义

三相电流继电器产品特点

本继电器采用专用芯片、集成电路为微机型继电器，数码管显示监测电流。

精度高、无抖动、功耗小、动作快、返回系数高。

导轨式安装，接线方便简单。

采用数字按键设定定值，整定范围宽，直观方便。

具有掉电报警功能。

单路、双路或三路输入，且动作电流可整定。

具备报警出口延时功能，设定值为0-99.9S。

通过机壳内不同跳线位置可分别实现三组输出接点同时报警和各自报警功能。

三相电流继电器性能参数

额定辅助电源：DC100～300V或AC80～265V。

额定输入电流Ie(AC): 5A;10A。

额定频率：50/60Hz。

电流整定范围：AC 0.1-9.99V，级差0.01V。

电流精度：±3%。

延时整定范围：0.00-99.9S，级差0.1s。

延时精度：1%士0.3S。

返回系数：过量动作为0.9；欠量动作为1.1。

触点容量：直流250V以下，τ＝5ms，感性负载50w，阻性负载150W；交流250V以下，负载1200VA；长期接通电流5A。

环境温度： -25℃～+50℃

相对湿度：45%～75%环境相对湿度，不大于90%

大气压力：80Kpa～106Kpa，大气压力，80Kpa～110Kpa。

存储和运输过程中的极限温度： -25℃～+75℃

使用地点的海拔高度：不高于3000米。

使用环境：周围介质无爆炸危险品；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。

绝缘电阻：用开路电压500V兆欧表测量继电器各导电端子连在一起对外露的非带电金属部分或外壳之间绝缘电阻应不小于10MΩ。

绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频电压2000V，同组触点间能承受工频电压1000V，历时一分钟无击穿。

抗干扰性能：符合国家GB6162-85《静态继电器及保护装置的电气干扰试验》标准。

电气寿命：在DC250V回路，切断电流τ＝5ms, 10万次。

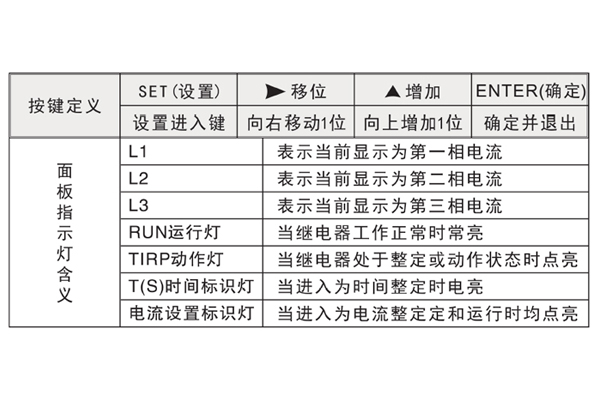

三相电流继电器面板介绍

上电包括FLASH自检，定值自检，上电自检时，继电器不工作，如果自检不通过，数码管熄灭，点亮TIRP动作灯。

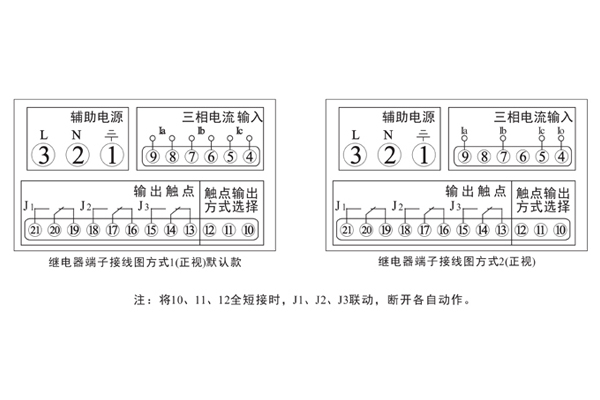

三相电流继电器接线图
