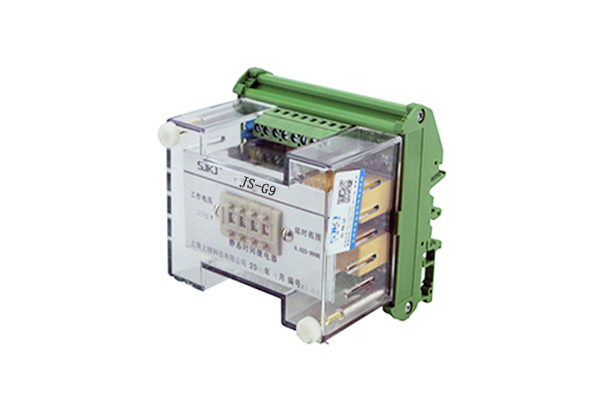

JS-G9端子排静态时间继电器技术参数及使用方法-上海上继科技有限公司

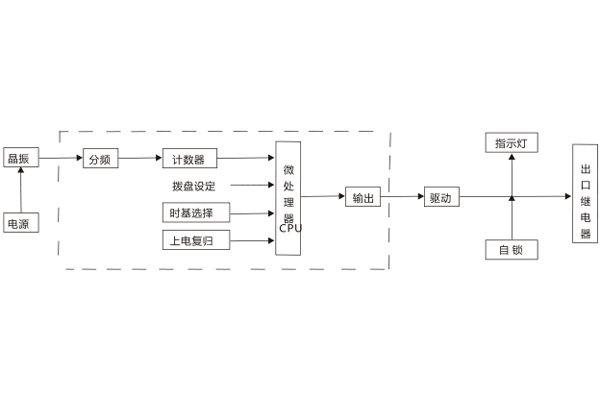

一、JS-G9端子排静态时间继电器工作原理

JS-G9端子排静态时间继电器采用大规模CMOS专用集成电路。上电瞬间，晶振起振，CPU复位，从零开始正向计数，同时读取拔盘的设定值的时基常数；当计数值与设定值同时，输出高电平，驱动三极管，出口继电器动作，且利用触点自保持，以保证不发生抖动，当电源消失，出口继电器则返回。

二、JS-G9端子排静态时间继电器技术参数

1.延时范围和极差：延时范围：0.02s~999h可选；

2.延时整定误差：继电器在20℃±50℃时，施加额定电压下，继电器延时整定误差（包含一致性）：整定值≤100s时，误差≤0.1s；整定值大于100s时，误差<±0.1%；

3.返回时间：用切断电路的方法，使继电器断电，继电器触点返回不大于20ms；

4.电源电压允许变动范围：电源电压允许变动范围为额定电压的0.8~1.1倍；

5.触点容量：在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断开容量为50W；在电压不超过250V，电流不超过2A，功率因数为COSφ=0.4+0.1的交流电路中，断开容量为250VA。输出触点在上述规定的负荷条件下，产品能可靠动作及返回10万次。输出触点长期允许接通电流为5A；

6.介质强度：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间能承受2000V（有效值），50Hz的交流电压，历时1min试验无绝缘击穿或飞弧现象；

7.绝缘电阻：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。

8.电寿命：继电器触点接于规格容量的电路负荷中，能可靠动作及返回，电寿命为105次。

9.机械寿命：继电器不接负荷能可靠动作及返回，其机械寿命为105次。

10.功率消耗：在额定电压下，继电器功率消耗不大于5W。

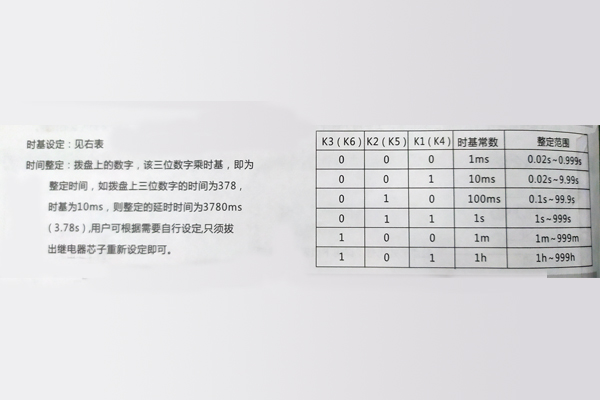

三、JS-G9端子排静态时间继电器整定方法及使用

公司介绍：上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。拥有资深继电保护专家团队和国内**的检测仪器及校验设备。同时还引用国内外先进技术，来进行技术创新。本公司的产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上，产品远销东南亚及中东地区。产品通过国家继电保护及自动化设备质量监督检验中心检测，获得ISO9001国际质量体系认证。“科技创新，诚信务实”是公司的经营理念，本公司以高超的技术支持和对用户高度负责的售后服务赢得了输配电成套企业的信赖，且树立了良好的信誉。

公司主营：继电器（时间继电器，电压继电器，电流继电器，中间继电器，信号继电器，闪光继电器，冲击继电器，同步检查继电器，接地继电器，差动继电器，重合闸继电器，绝缘监视继电器，双位置继电器，模数化继电器），微机保护装置，电力仪表，智能操控装置

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

{以上内容仅供参考，上海上继科技有限公司有最终解释权}
