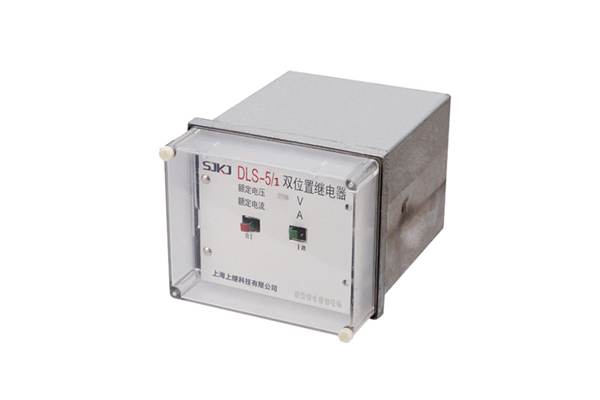

DLS-5/1双位置继电器

一、DLS-5/1双位置继电器技术条件

1、动作值

动作电压不大于70%Un,动作电流不大于90%In。

2、动作时间

在施加额定值下,动作时间不大于50ms。

二、DLS-5/1双位置继电器应用范围

DLS-5/1双位置继电器用于各种保护与自动控制系统中,作为切换、闭锁元件。

三、DLS-5/1双位置继电器接线图

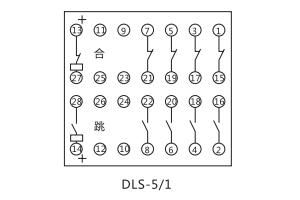

DLS-5/1接线图

四、DLS-5/1双位置继电器开孔尺寸

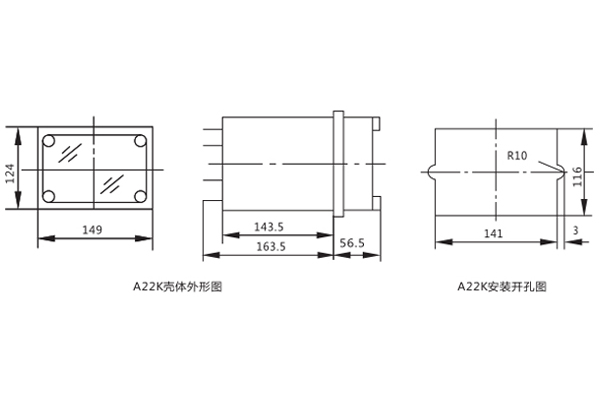

DLS-5/1开孔尺寸图

五、DLS-5/1双位置继电器检验与调试


1.触点调整

产品在出厂前已调整好,用户一般不用进行触点调整,但由于其它原因引起动作值及动作时间超差时,可按下述方法进行。

1、触点间隙不小于2mm,调整方法是松开固定静触点片的螺钉,上下移动触点之间的间隙不小于2mm,且触点的超行程不小于0.5mm,然后固紧螺钉, 一般不用弯曲动触点片来达到上述要求。

2、与线圈串联的触点调整同4.1.1条。超行程调整:触点在断开位置.调整动触点片上的止挡片.使其与动触点片的间隙不小于0.5mm,且在触点闭合时,止挡片应紧压在动触点片上,保证触点可靠接通。

 3、动作值及调整

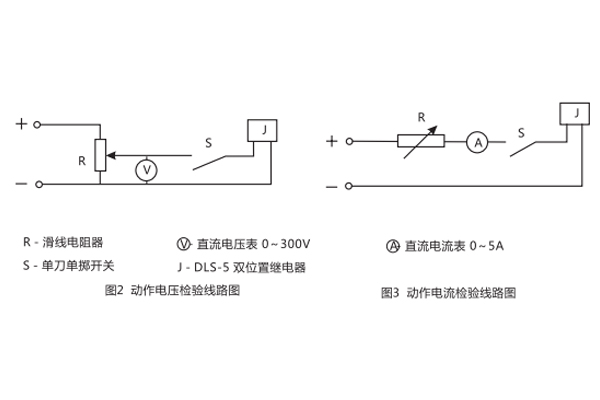

产品的动作电压值应不大于70%额定值,其检验接线图如图2。

产品的动作电流值应不大于90%额定值.其检验接线图如图3。

DLS-5/1检验线路图

使产品可靠动作的最小值为动作值,若动作值偏高,应适当的減小触点片的压力或減小止挡片(位于行铁的上方)的压力,反之应加大触点片的压力或止挡片的压力 。

3.动作时间

在施加额定激励量的条件下产品的动作时间不大于50ms,其检验接线图如图4。

若动作时间长,可适当减小触点间隙,但不得小于2mm或适当減小触点片的压力。



DLS-5/1检验线路图
