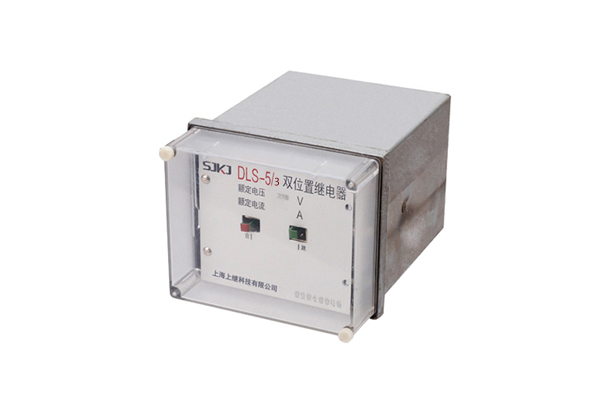

DLS-5/3双位置继电器-上海上继科技有限公司

一、DLS-5/3双位置继电器技术条件

1、动作值

动作电压不大于70%Un,动作电流不大于90%In。

2、动作时间

在施加额定值下,动作时间不大于50ms。

二、DLS-5/3双位置继电器应用范围

DLS-5/3双位置继电器用于各种保护与自动控制系统中,作为切换、闭锁元件。

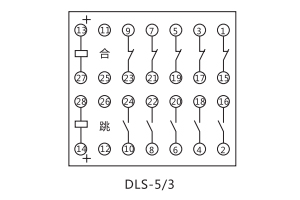

三、DLS-5/3双位置继电器接线图

四、DLS-5/3双位置继电器工作原理

产品的铁芯呈"山"字形,两边柱上装有线圈,永久磁铁位于铁芯的中柱,触点分布于两边,并有位置指示机构。产品装在JKQ-3/4壳体,通过把手可自由地从壳体中拔出。

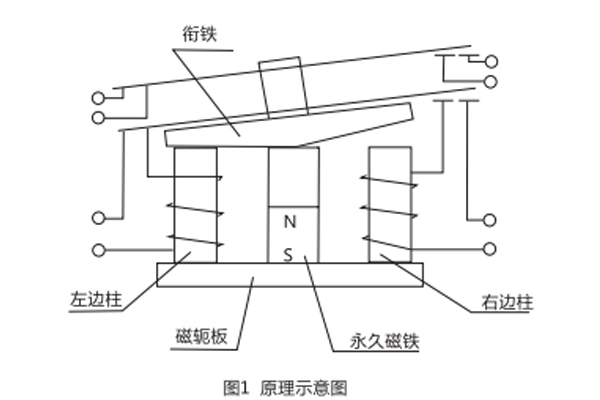

产品的原理示意图如图1所示,图示位置,永久磁铁产生的磁通经中柱→術铁左半部→铁芯左边柱→磁轭板形成闭合磁路,使衔铁保持在该状态。当左边柱上的线圈供给正确极性的直流电时,在铁芯中产生了与永久磁铁磁通方向相反的磁通,当线圈所产生的电磁力大于永久磁铁的吸力时.衔铁被斥开并与左边柱铁芯闭合,此时永久磁铁产生的磁通经中柱→術铁右半部→铁芯右边柱→磁轭板形成闭合磁路, 并使行铁保持新的稳定状态,同时与左边柱上线圈串联的触点断开,线圈电源被切断。当铁芯右边柱上的线圈供给正确极性的直流电时, 工作过程与上述相反,产品又回到原来的稳定状态。

五、DLS-5/3双位置继电器检验与调试

1.触点调整

产品在出厂前已调整好,用户一般不用进行触点调整,但由于其它原因引起动作值及动作时间超差时,可按下述方法进行。

1、触点间隙不小于2mm,调整方法是松开固定静触点片的螺钉,上下移动触点之间的间隙不小于2mm,且触点的超行程不小于0.5mm,然后固紧螺钉, 一般不用弯曲动触点片来达到上述要求。

2、与线圈串联的触点调整同4.1.1条。超行程调整:触点在断开位置.调整动触点片上的止挡片.使其与动触点片的间隙不小于0.5mm,且在触点闭合时,止挡片应紧压在动触点片上,保证触点可靠接通。

 3、动作值及调整

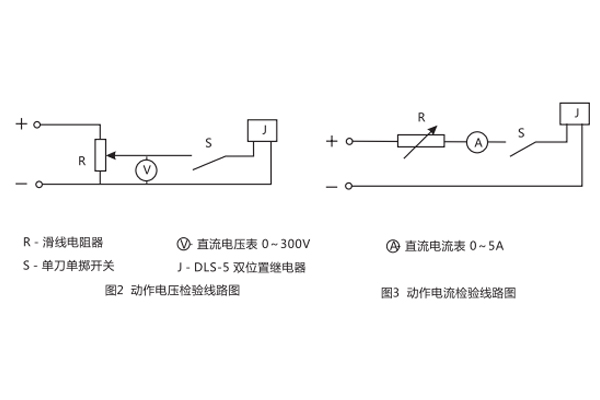

产品的动作电压值应不大于70%额定值,其检验接线图如图2。

产品的动作电流值应不大于90%额定值.其检验接线图如图3。

使产品可靠动作的最小值为动作值,若动作值偏高,应适当的減小触点片的压力或減小止挡片(位于行铁的上方)的压力,反之应加大触点片的压力或止挡片的压力 。

3.动作时间

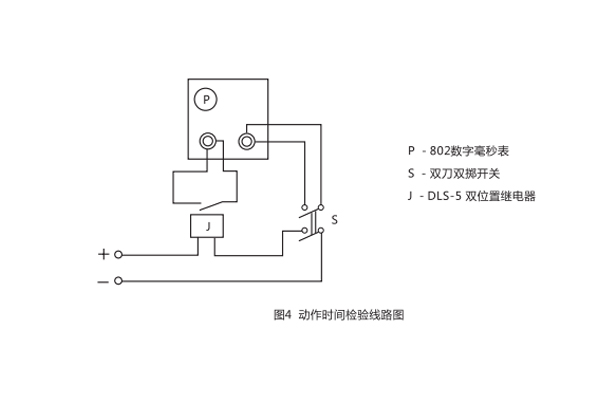

在施加额定激励量的条件下产品的动作时间不大于50ms,其检验接线图如图4。

若动作时间长,可适当减小触点间隙,但不得小于2mm或适当減小触点片的压力。
