三相低电流继电器-上海上继科技有限公司

三相低电流继电器用途

HJL系列集成电路电流继电器，主要用于发动机、变压器和输电线的继电保护装置中，作为电力系统、交流回路三相、双相及单相过负荷或短路保护的启动元件。以及零序电流报警或需要过电流保护的电器电路中切除故障，可替代常规DL、JL、WL系列电流继电器，是更新换代的理想产品。

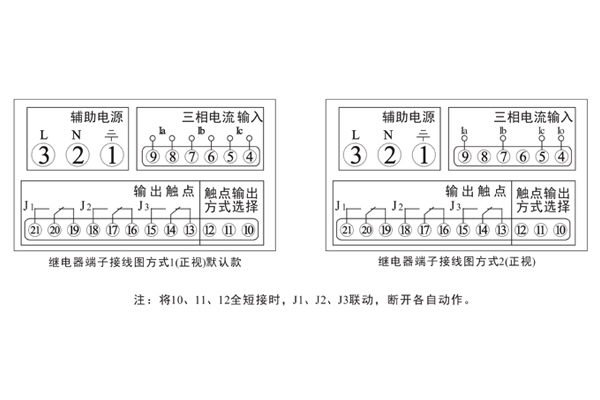

三相低电流继电器接线图

三相低电流继电器设置说明

当继电器2、3端子接入工作电源时，数码管显示当前输入的实时电流。长按SET设置键1秒,便进入L1电流整定值，可以通过移位键和增加键设定所需的电流值，改动的数码管会闪烁，允许修改。再按一下SET设置键,此时时间标识灯点亮，显示为L1电流所需的延时值，也通过移位键和增加键设定所需的时间值。然后再按SET设置键,进入设置L2电流整定值，设定的方法和前面设定一样及L3电流同样如上设置。均设置好后，再按SET设置键界面会进入三相电流各相所需投入使用还是退出。比如只要A、C相工作，B相退出，通过移位键将按至B字母位置，按下增加键，当数码管显示时，说明该相已经退出运行。需要三相均有输出工作，可以工作增加键将相序字母点亮。跳过相序字母显示页面，来到过量、欠量方式选择页面，可根据自己所需通过增加键来设定，0代表欠量(欠流)，1代表过量(过流)。完全设定好后，可以按ENTER确定键快速退出。也可以通过继电器自动5秒后退出，所设置参数自动保存。退出时显示实时电流和所投入的相来回切换数值。若有个别参数设定，可以在设置好后，直接按ENTER确定键快读保存并退出。所需投入的相，指示灯会点亮，会显示当时实时的电流数值，未投入的相灯也会灯亮，显示会是， 无数值显示。继电器达到所设定值，动作后,由TIRP动作灯会点亮,实际线路电流低于或高于所设定的返回值，指示灯切换回来。正常运行情况下，RUN运行灯、电流设置表示灯常亮。L1、L2、L3来回切换运行。当输入电流任意一相满足动作条件，继电器动作，电流标识灯熄灭,表示延时时间已到动作。当输入接近动作条件时，继电器进入动作预备状态，所有芯片资源用来计算输入值，一旦满足条件，立即启动计时,继电器设有启动量连续判断功能和突变量连续判断功能，能够有效迅速的判断输入值，并躲过短时干扰。

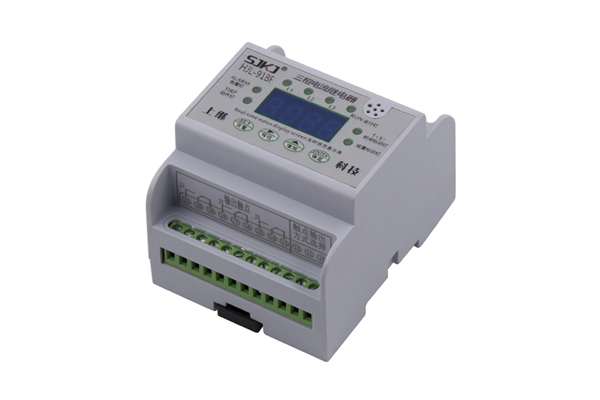

三相低电流继电器面板介绍

上电包括FLASH自检，定值自检，上电自检时，继电器不工作，如果自检不通过，数码管熄灭，点亮TIRP动作灯。
