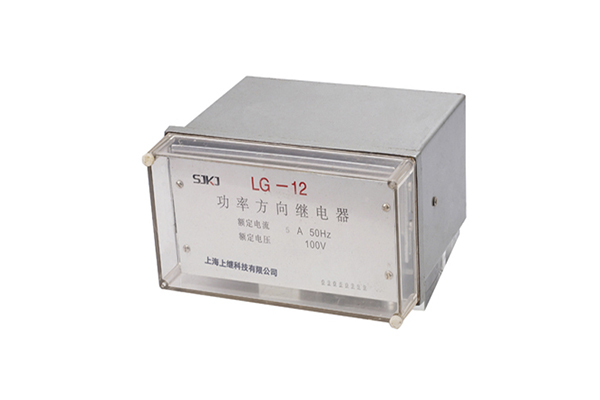

一、LG-12继电器用途

LG-12功率方向继电器,应用在方向保护中作为功率方向的判别元件,LG-12型用于接地短路 保护。

二、LG-12继电器原理

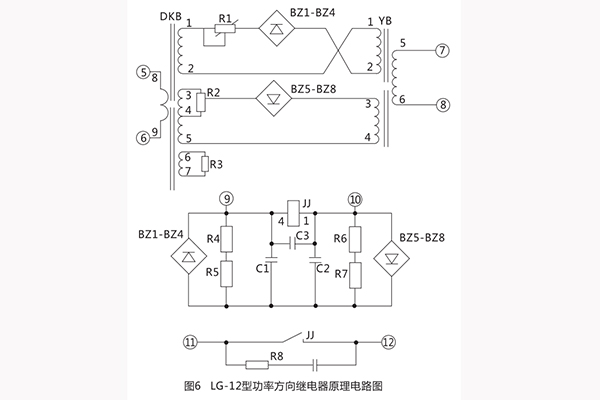

LG-12功率方向继电器采用插件结构,同一机芯可使用于一般嵌入式A32K,继电器的原理电路图见图6。

继电器采用整流型原理构成,比较电流电压综合量的绝对值,其动作方式为:丨IoZ+KoUo丨>丨IoZ-KoUo丨(2)

式中Z为电抗变压器DKB的转移阻抗

K0为LG-12B中电压回路变 换系数。

式(3)中α为DKB次级电压对初级电流的转移角度, 在LG-12B中电压回路采用变压器,故无角度变化,即K0为变压器的变化。

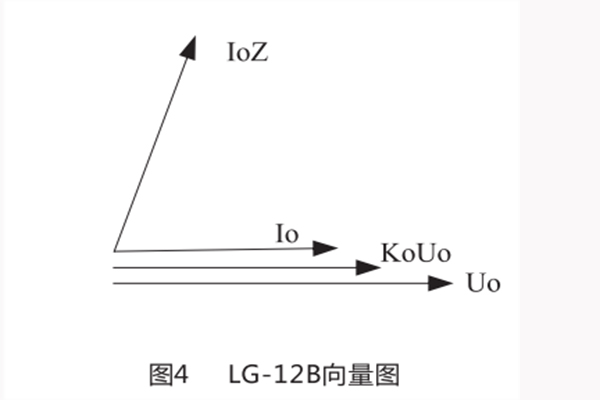

式(2)中前面一项称为工作电压,后面一项称为制动电压,当工作电压大于制动电压时,继电器动作,当制动电压大于工作电压时继电器制动,当工作电压等于制动电压时称为边界条件。

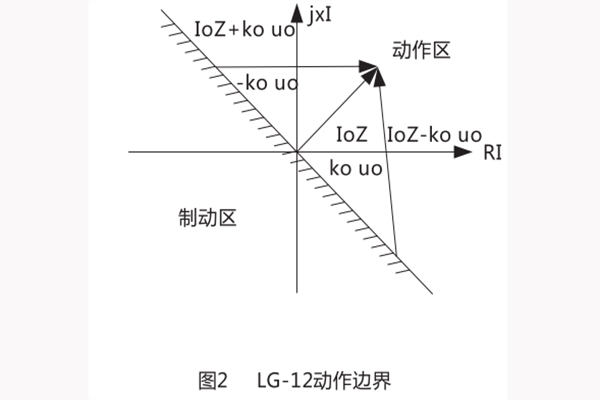

由图2可见动作边界为通过原点 垂直于IZ(IoZ)的一条直线,在边界上满足丨丨IOZ+KOU0丨>丨IOZ-KOU0丨丨

继电器的电流回路由电抗变压器DKB在初级绕组上流过电流,在二个次级绕组上得到的电压分别加到工作回路与制动回路上。在另一个次级绕组上并联有电阻,改变电阻的数值可以改变转移阻抗角a,通过并联R3使灵敏角达到+70°。

LG-12型的电压回路采用谐振回路,其主要作用有二:其一是经谐振回路在电感上取得电压使电压移相90°,其二是当在保护安装处正方向三相故障时,依靠谐振回路记忆作用,保证继电器可 靠动作从而消除了电压死区。由于DKB的转移角调整在60°或45°,而电压回路转移触度为90°,因而得到继电器的灵敏角为-30°或-45°。

电压回路的谐振调谐可以用改变绕组的匝数来达到,YB谐振绕组有6、7、8三个抽头可 供进择,还可以加減9、10小绕组来达到谐振。

LG-12型采用 均压法比较电路,工作电压和制动电压分别整流后在R4、R5及R6、R7上得到电压经C1、C2滤波后比较电压大小推动极化继电器动作。

继电器的潜动调整通过调整R1及R2来进行,用R2来调节电流平衡,用R1来调节电压平衡,经反复调整可以达到电流电压均无潜动。

极化继电器的触点接有0.22ч电容及510Ω电 阻的消弧回路,以増加触点的断弧能力。

三、LG-12继电器参数

1、额定数据：

额定电流：5A或1A。

额定电压：100V。

额定频率：50Hz。

2、继电器的灵敏角：LG-12型+70°;灵敏角的误差±5°。

3、在灵敏角小通入额定电流时继电器的动作电压不大于2V。

4、返回系数：继电器的返回电压和动作电压之比不小于0.45。

5、动作时间：在灵敏角下,同时突然加入额定电流和4倍最小动作电压时, 动作时间不大于40ms。

6、功率消耗：电流回路不大于6VA, 电压回路不大于20VA。

7、继电器可以长期耐受1.1倍的额定电压及额定电流。

8、当电压不大于220V电流不大于lA时,触点能断开直流有感负荷(时间常数不大于5x10-3s)20W。

9、 继电器电路与外壳间的绝缘电阻在温度+40°C及相对湿度为85%时不小于10M0。

10、继电器的绝线强度应耐受交流50Hz电压2kV历时1Min的耐压试验而无击穿或闪络现象。
