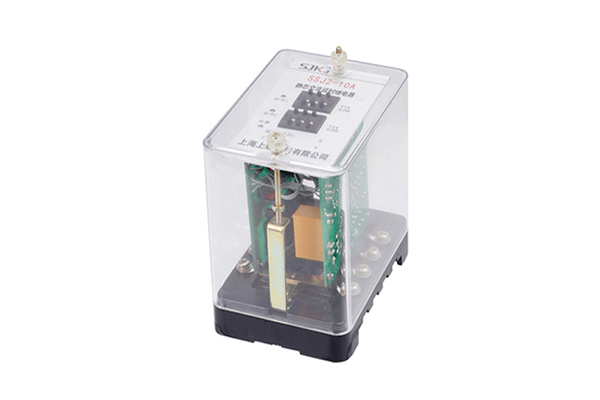

SSJ2-10A继电器-上海上继科技有限公司

一、SSJ2-10A继电器用途

SSJ2-10A继电器交流断电延时继电器适用于交流操作的继电保护盒自动化电路中,作为交流瞬时动作断电后延时返回的时间元件。该继电器采用集成电路原理,具有精度高、延时整定直观方便等优点, SSJ2-10A完全可替代老型电磁式DSJ-10系列时间继电器。

二、SSJ2-10A继电器工作原理

由图可见 ,继电器由晶体振荡器、分频器、计数器、整定开关、驱动电路和电源回路等组成。当继电器施加额定电压时,继电器内部瞬动继电器J3和终止型延时执行继电器J2瞬时动作,触点切换,并使电源回路与计时回路断开,因此计时回路处于电状态, 一提高继电器抗干扰性能。当输入电压大大降低或完全消失时, 瞬动继电器J3瞬时返回, 单一终止型延时执行继电器J2仍保持动作状态, J3触点也瞬时返回,使储能电压接通计时回路,晶体振荡器产生时钟脉冲,经分频后得到10ms计时脉冲,计数器对计时脉冲计数,当所计时脉冲数与整定开关值符合延时t1时,驱动执行继电器J1动作,动作一定时间后,自动断开,实现滑动触点功能a当脉冲数与整定开关符合延时t2时,驱动执行继电器J1动作,动作一定时间后,自动断开,实现滑动触点功能。当脉冲数与整定开关符合延时t2时,驱动执行继电器J2返回完成终止触点功能。

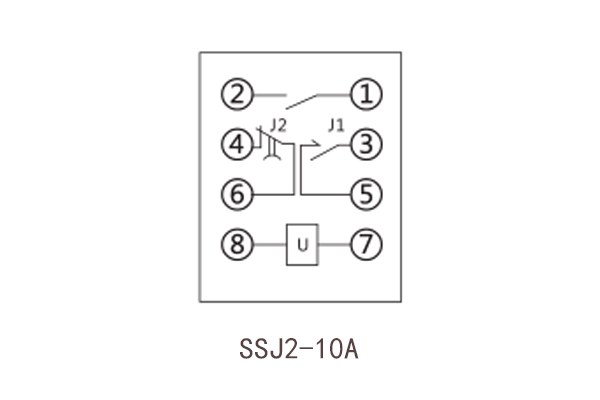

三、SSJ2-10A继电器接线图
