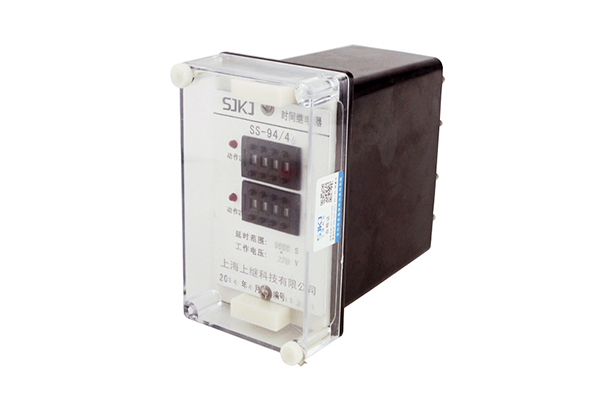

SS-94/4时间继电器-上海上继科技有限公司

一、SS-94/4时间继电器型号命名及含义

二、SS-94/4时间继电器工作原理和内部接线

1.工作原理

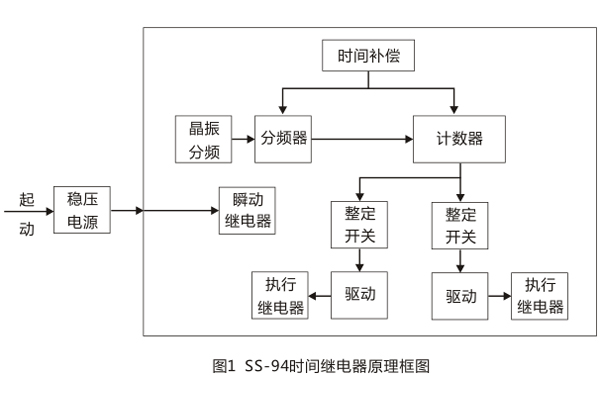

本继电器为静态型数字式时间继电器,采用进口CMOS集成电路构成,利用分频、计数原理实现延时。 能离中脉冲由石英晶体振荡器产生。施加额定电压后 ,内部瞬动继电器动作并出口,同时使晶体起振,产生时钟脉冲 ,经分频后由计数器计数,当所计脉冲数达到延时整定时, 触发器翻转,驱动执行继电器动作出口。继电器原理框图见图1

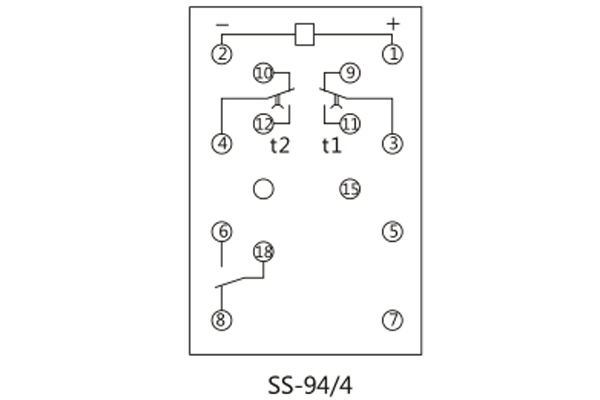

2.继电器接线图及外引接线图(背视)

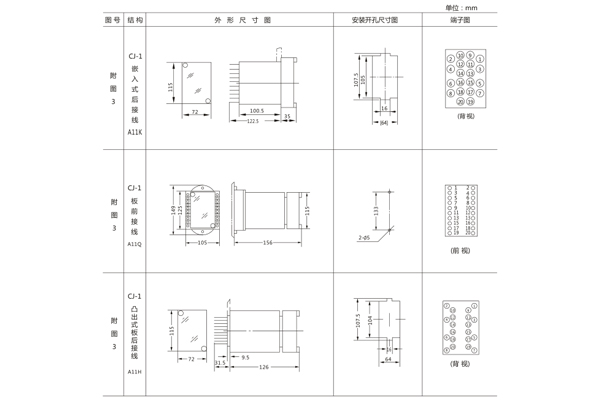

三、SS-94/4时间继电器开孔尺寸
