JCH-3重合闸继电器-上海上继科技有限公司

一、JCH-3重合闸继电器结构及工作原理

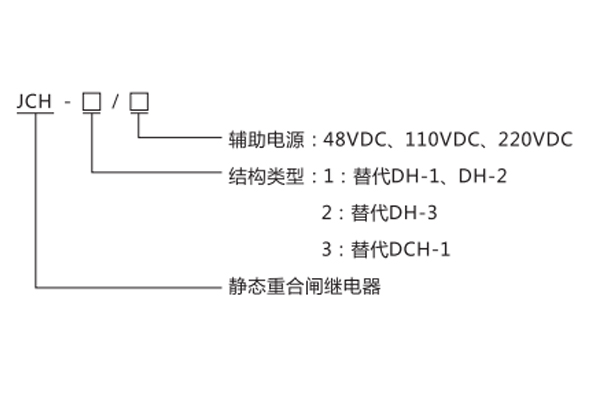

1、型号命名的含义

2、工作原理

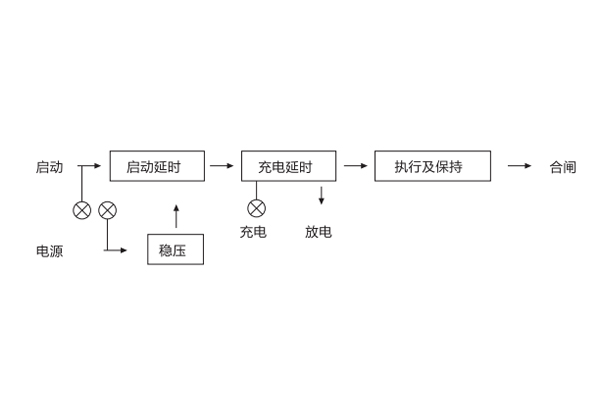

继电器由稳压、延时、计数、执行及保持部分组成(见图1)。装有三只发光二极管,监视电源、充电和启动是否完好,正常时二只发光二极管亮,启动发光二极管不亮。当加入电源或自动重合闸后经15-25s充电延时部分充好电,准备好工作。一旦断路器故障跳闸,启动回路有信号输入,经整定延时后,有信号输出,因充电延时部分已充好电,所以执行部分工作,即发出合闸脉冲并自保持,直到断路器合闸后,合闸回路的断路器辅助触点断开,解除自保持。在此过程中,延时部分复位清零。如为瞬时性故障,经15-25s后充电延时部分再次充好电,准备好下一次动作,如为永久性故障,自动重合闸后,保护装置将断路器再次跳闸,启动回路又有信号输入,但由于充电延时部分还未充好电,执行及保持部分不工作,只要启动信号存在,充电延时部分就一直处于放电状态,充不上电,保证可靠不重合第二次。如要闭锁合闸,例如手动分闸或低周减载动作,接通放电回路,这时充电延时回路和启动延时回路被闭锁,就能可靠闭锁重合闸不工作。

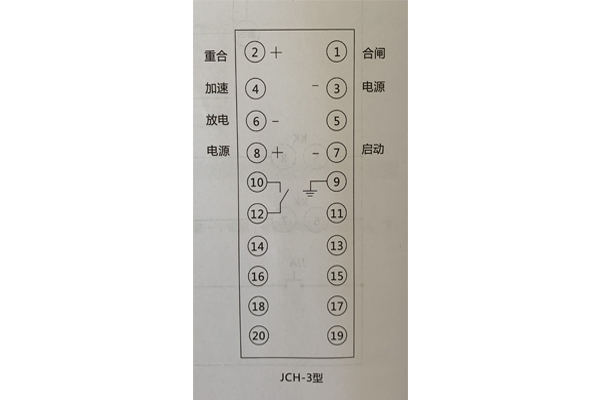

3、本继电器外引脚功能（图三）

二、JCH-3重合闸继电器特点

1、有"电源"、"充电"、"充动"三个发光二极管,分别监视工作电源、充电延时回路、启动回路.。

2、继电器启动延时时间用数字拔码开关整定.整定范围0.1~9.9s,级差0.1s,整定及变更时间方便,无钟表机构停走弊病。

3、完善的保护措施:电源极性接反、启动、放电回路误接入正电源均不会损坏继电器。

4、高可靠性:采用进口集成电路及高品质元器件;生产工艺精良,采用双面焊接,功耗小,继电器内部温升低,可以放心使用。

5、引脚及外围电路与DH-1、DH-2、DH-3、DCH-1型等重合闸继电器一致:可直接替代DH-1、DH-2、DH-3、DCH-1型等重合闻继电器。

6、合闸电流宽范围通用:0.25~2.5A.适合各种合闸接触器。

7、调试筒单:减轻继电保护人员负担。

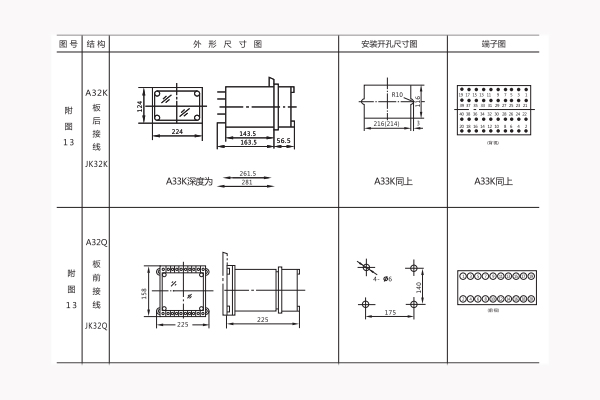

三、JCH-3重合闸继电器安装尺寸
