一、SSJ2-10B延时继电器使用说明

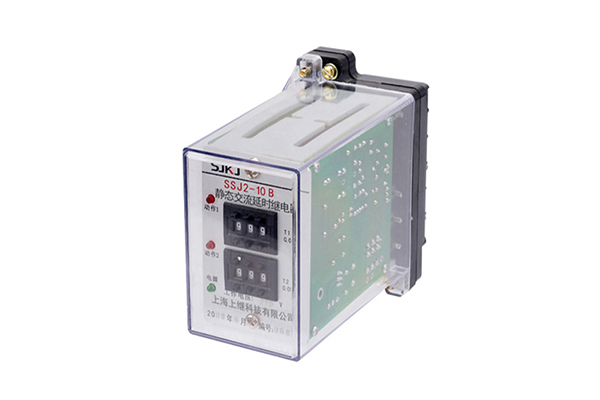

继电器面板图如图2所示 ,图中上部三位数字开关整定滑触点的执行继电器J1的延时时间t1 ,开关的三位数字乘以级差0.01s即为时间整定值。例如三位数字置数位580,则时间整定值=580x0.01s=5.8s。

继电器的内部及端子接线图如图3所示。图中触点为继电器失电后的状态, 当端子⑦和⑧加上额定交流电压时(SSJ2-10B加在端子④和⑧上) .瞬时触点J3瞬时闭合和终止触点J2瞬时断开的状态瞬时改变.滑过触点J1仍保持断开。当起⑦和⑧( SSJ2-10B端子⑤和⑧上)所加电压突然断电(失压)时,瞬动触点J3立即返回(断开) ,滑过触点J1在断电后延时t1后动作(闭合) ,动作后又自动断开。终止触点J2在断开后延时t2才返回(闭合) .返回后触点状态如图3所示。 t1和t2按上诉方法用数字开关整定. t1可以等于t2, 也可以不相等。

继电器施加额定电压正常运行时,电源指示灯亮(绿) ,动作灯不亮,当继电器失电后,电源指示灯灭。当断电后延时t1 ,触点划过时动作灯(红)闪亮,断电延时t2后,动作灯常亮,直至电源储能耗尽才熄灭。根据用户要求SSJ2-10型继电器也可提供与图示相反的触点,即动合改为动断,动断改为合。

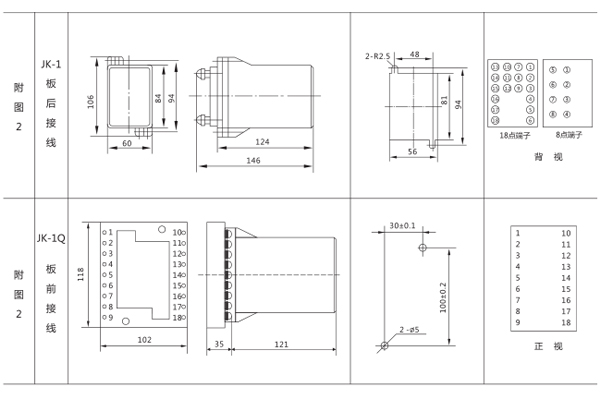

二、SSJ2-10B延时继电器开孔尺寸

三、SSJ2-10B延时继电器技术参数

1.额定电压:交流100V, 110V, 220V, 380。

2.额定频率: 50Hz。

3.继电器动作电压不大于70%额定电压。

4.继电器返回的电压不小于10%额定电压。

5.在额定电压下继电器滑过触点J1和终止触点J2的延时平均误差绝对值,在整定范围内不高过0.1%整定值+10ms。

6.在额定电压下继电器断电延时的一致性绝对值不超过0.1 %整定值+10ms。

7.两付延时触点J1和J2可各自独立整定,时间整定范围均为0.02s~9.99s,而延时整定值可以不同或相同。

8.在额定电压下继电器消耗的功率不大于5VA。

9.继电器允许长期承受110%额定电压。

10.继电器在电压不大于250V,电流不大于1A(时间常数为5ms±0.75ms)在直流有感负荷电路中,触点断开容量为30W。在电压不大于250V,电流不大于1A,功率因素cos(l)=0.4±0.1的交流电路中,触点断开容量为50VA。长期允许通电电流为5A。

11.绝缘电阻

继电器各电路与外露的非带电金属部分之间,以及在电气上无联系的各电路之间,用开路电压为500V的测试仪器测量,其绝缘电阻值应不小于300M0。

12.介质强度

继电器各电路与外露的非带电金属部分之间,以及在电气上无联系的各电路之间,应能承受有效值2kV,频率为50Hz的交流试验电压历时1min试验,而无绝缘击穿或闪络现象。

13.继电器能在-10°C~+40°C温度范围内可靠工作。

14.继电器机械寿命不低于105次,电寿命不低于104次。

15.继电器重量:约0.5kg。
